في سيناريوهات الكهرباء الصناعية والتجارية وحتى المنزلية ، أصبحت عدادات الطاقة CT الأداة الأساسية لإدارة الطاقة نظرًا لقياسها عالي الدقة ، والقياس الحالي الكبير ، والمراقبة الذكية ، والاستقرار على المدى الطويل. ومع ذلك ، فإن التقييس والاهتمام بالتفاصيل في عملية التثبيت يحدد مباشرة ما إذا كان يمكن تعظيم أداء الجهاز.

تركز هذه المقالة على 7 خطوات رئيسية لتعليمك كيفية تثبيت عدادات الطاقة التصوير المقطعي وتصحيحها بكفاءة ، وتجنب المخاطر الخفية ، وتحسين كفاءة الطاقة ، وتحليلها بعمق كيف يمكن تحويل مزاياها الفنية إلى قيمة عملية!

الخطوة 1: اختر النمط الظاهري الصحيح - التكيف البيئي هو الأساس للتشغيل الفعال

عادة ما يتم تثبيت عدادات الطاقة CT بطريقتين: معلق وتثبيت السكك الحديدية

نوع تعليق: مناسب لخزائن التوزيع الفسيحة أو منشآت الجدران المستقلة ، مع مزايا أداء تبديد الحرارة الجيد وسهولة الصيانة. يستخدم عادة في السيناريوهات الصناعية مثل المصانع والمحطات الفرعية.

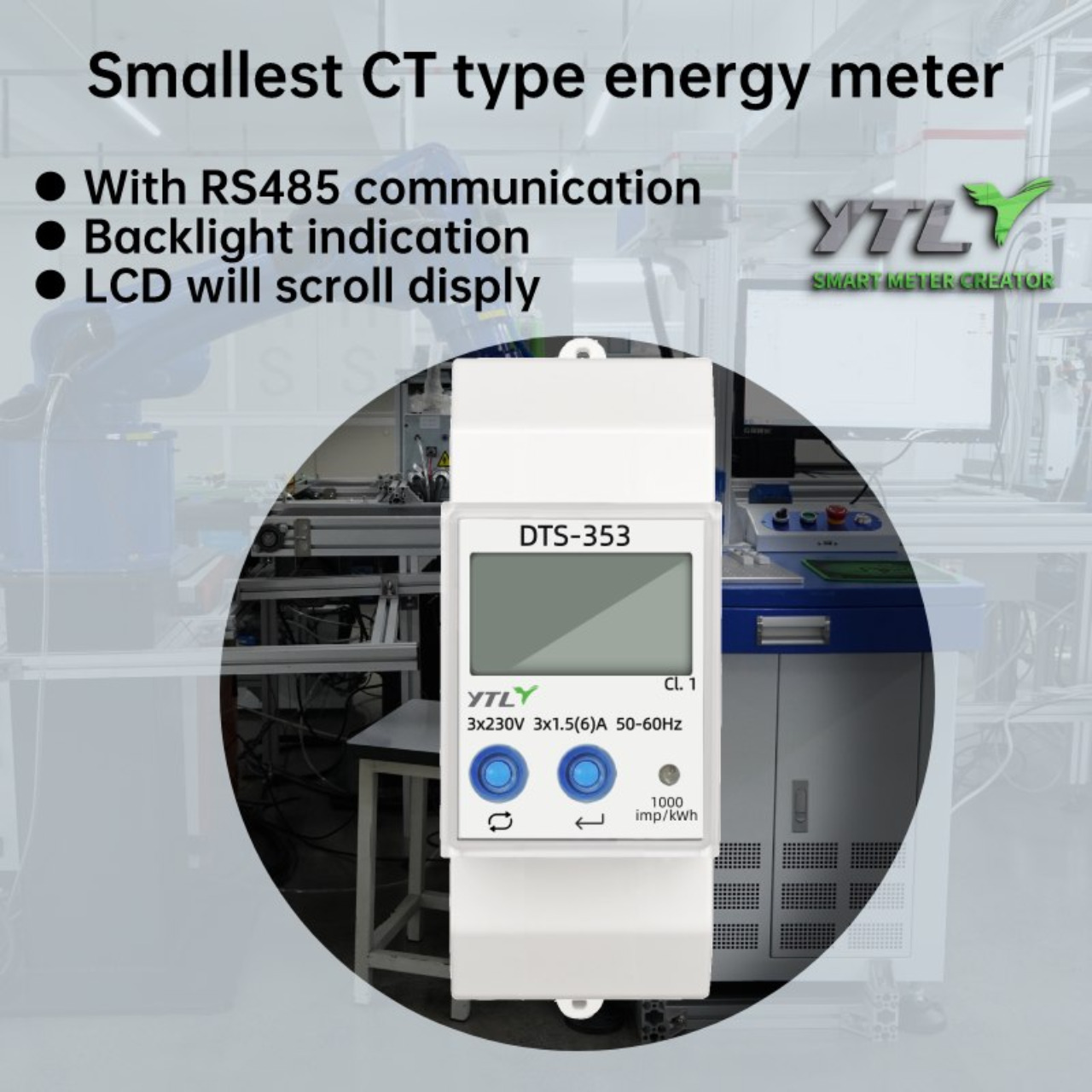

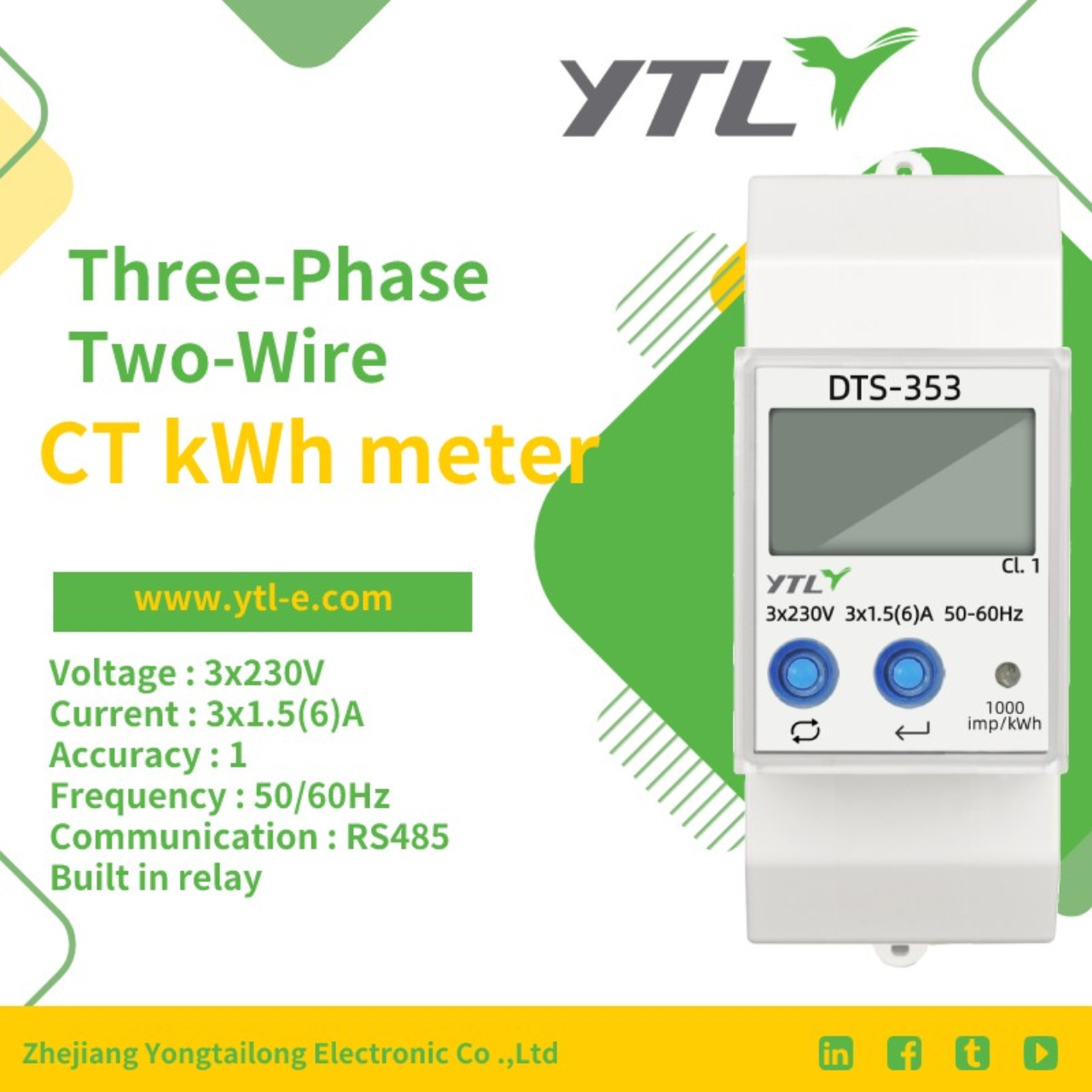

نوع السكك الحديدية: يمكن تضمينها بشكل مباشر في قضبان قياسية 35 مم ، وهي مناسبة للصناديق الكهربائية الذكية أو خزائن توزيع الأسرة مع مساحة محدودة ، مما يزيد من كفاءة التثبيت بأكثر من 50 ٪.

الخطوة 2: مطابقة المحولات الحالية بدقة - مفتاح معدل الخطأ أقل من 0.5 ٪

يؤثر اختيار المحولات الحالية (CTS) بشكل مباشر على دقة القياس ويجب أن يتبع مبدأين:

مطابقة النطاق: حدد مواصفات التصوير المقطعي القائم على الحمل الحالي في الموقع. على سبيل المثال ، عندما يكون تيار الذروة الفعلي 500A ، يوصى باستخدام محول 600: 5A لتجنب تشويه القياس الناجم عن التحميل الزائد.

مستوى الدقة: يجب اختيار CT بدقة 0.5 أو أعلى لضمان التحكم المنسق مع خطأ عداد الطاقة ، وتصل دقة النظام الإجمالية إلى مستوى 1.0.

لماذا التأكيد على مستوى 0.5 CT؟

إذا تم استخدام محول دقة منخفضة ، حتى إذا كانت دقة عداد الطاقة نفسه مرتفعًا ، فقد لا يزال خطأ النظام الإجمالي يتجاوز 2 ٪ ، مما يؤدي إلى خطأ كبير في متوسط ​​فاتورة الكهرباء الشهرية! يضمن مخطط CT عالي الدقة المتطابق مع CT Energy Meter القياس الدقيق.

الخطوة 3: إعداد النسبة - العملية الأساسية لجعل البيانات "تحدث الحقيقة"

بعد تثبيت التصوير المقطعي ، من الضروري إدخال نسبة تحويل CT (مثل 600: 5A المقابلة لنسبة التحول 120) على واجهة معلمة مقياس الطاقة. نقاط التشغيل:

تحقق من معلومات اللوحات: يجب أن تكون نسبة التحول متسقة مع ملصق الجسم CT لتجنب أخطاء الإدخال اليدوية.

يمتلك العدادات CT حماية كلمة المرور لتحديد نسبة التحول. فقط عند إدخال كلمة المرور بشكل صحيح ، يمكن تعيين نسبة التحويل لمنع الموظفين غير المصرح لهم من ارتكاب أخطاء.

الخطوة 4: مواصفات الأسلاك - تحدد مراسلات المرحلة موثوقية النظام

يمكن أن تجعل أخطاء الأسلاك لقياس الانحراف في الحالات الخفيفة ومخاطر الدائرة القصيرة في الحالات الشديدة! يجب أن تتبع بدقة:

تتوافق المراحل الجهد والتيار واحد إلى واحد: يتم توصيل خط الجهد A-Phase بـ A-Phase CT ، ومراحل B و C هي نفسها لتجنب اختلال الطور.

تشديد الضغط الطرفي: استخدم مفك البراغي عزم الدوران للتأكد من أن الضغط الطرفي يفي بالمعيار (عادةً 0.5 ~ 0.8n · m) ، لمنع سوء التلامس من التسبب في دائرة CT المفتوحة.

تصميم سلامة عدادات طاقة CT:

إرشادات رمز اللون: تستخدم محطات الأسلاك الألوان الأصفر والأخضر والأحمر لتمييز المراحل الثلاث ABC وتقليل خطر سوء الاتصال.

الخطوة 5: تكوين الاتصالات - قم بتوصيل "الميل الأخير" من الإدارة الذكية

يتطلب متر طاقة CT الذي يدعم اتصال RS485 تكوين التكوين التالي:

مواصفات الأسلاك: يعتمد RS485 زوجًا ملتويًا محميًا ، مع تسلسل خط A/B بما يتوافق مع المضيف ، ويتم تثبيت مقاومات طرفية 120 Ω في كلا طرفي الحافلة.

مطابقة البروتوكول: تعيين بروتوكولات الاتصال مثل Modbus RTU و DL/T645 لضمان تكامل سلس مع نظام الكمبيوتر العلوي.

مزايا عدادات طاقة التصوير المقطعي في إنترنت الأشياء:

مزامنة البيانات السحابية: بعد الاتصال بمنصة إدارة الطاقة ، يمكن الاطلاع على المؤشرات الرئيسية مثل تحميل الكهرباء وعامل الطاقة في الوقت الفعلي.

قراءة العدادات عن بُعد: توليد تقارير استهلاك الكهرباء يوميًا/شهريًا/سنويًا ، مما يوفر 90 ٪ من تكاليف القراءة اليدوية.

الخطوة 6: قبول السلامة - خط الدفاع النهائي للقضاء على الأخطار الخفية

قبل التشغيل ، من الضروري إجراء ثلاثة شيكات:

اختبار العزل: استخدم مقياس 500 فولت لقياس مقاومة العزل للدائرة ، مما يضمن أن القيمة أكبر من 10 أمتار Ω.

التحقق من التأريض: حماية PE مقاومة سلك التأريض ≤ 4 Ω ، لمنع ضربات البرق وتسرب المخاطر.

التحقق من المرحلة: استخدم كاشف الطور للتحقق مما إذا كان الجهد متوافقًا مع قطبية CT.

الخطوة 7: السلطة على تصحيح الأخطاء - تحقق من التشغيل الوظيفي الكامل للنظام

بعد الطاقة ، تأكد وفقًا للعملية:

الوظيفة الأساسية: ما إذا كانت الشاشة تعرض الجهد والتيار والطاقة والبيانات الأخرى بشكل طبيعي.

اختبار الاتصالات: تتم قراءة البيانات في الوقت الفعلي من خلال الكمبيوتر العلوي أو تطبيق الهاتف المحمول للتحقق من استقرار الاتصال.

مراقبة القياس: تحقق مما إذا كان ضوء مؤشر النبض من متر المقطع CT يومض بشكل طبيعي.

لا يعد عدادات الطاقة المقطعية مدققي فواتير الكهرباء فحسب ، بل وأيضًا "الدماغ الذكي" للمؤسسات لخفض التكاليف وزيادة الكفاءة. اختر عدادات الطاقة ذات الدقة العالية وخالية من الصيانة والاتصالات القوية المقطوعة المقطعية لحقن القيمة طويلة الأجل في نظامك الكهربائي من خطوة التثبيت!
