1. لماذا أصبحت قيود الشبكة مشكلة تخطيط على مستوى النظام

يؤدي النمو في مراكز البيانات وشبكات شحن المركبات الكهربائية، إلى جانب النشر الأوسع لموارد الطاقة الموزعة، إلى إنشاء متطلبات جديدة لرؤية الأحمال والتنبؤ بها والمرونة التشغيلية.

في 18 يونيو 2026، أصدرت FERC أوامر عرضية مخصصة لمشغلي الشبكة الإقليميين الستة الخاضعين لولايتها القضائية. وتتطلب الإجراءات ذات الصلة أيضًا من أصحاب الإرسال المعنيين تبرير أحكام التعريفة الحالية أو دعم الإصلاحات الحاكمة المقترحة تكامل الأحمال الكبيرة .

تتناول هذه الإجراءات وضوح التعريفات، وعمليات الدراسة، وتخصيص التكاليف، وترتيبات التوليد والتحميل في موقع مشترك، وخيارات خدمة النقل الثابتة وغير الثابتة وغيرها من خيارات خدمة النقل المرنة. إنهم لا يضعون مواصفات قياس واحدة على المستوى الوطني لمراكز البيانات أو الأحمال الكبيرة الأخرى.

ويعكس هذا تحولاً أوسع نطاقاً: حيث يجب أن يأخذ تخطيط الشبكة ليس فقط استهلاك الطاقة الإجمالي في الاعتبار، بل وأيضاً أين ومتى وكيف يتصرف الطلب على الكهرباء عبر ظروف النظام المختلفة.

2. من بيانات الطاقة المجمعة إلى تمثيل الحمل المعتمد على الوقت

لقد أخذت أنظمة الكهرباء دائمًا في الاعتبار الطلب وذروة التحميل والقيود التشغيلية. ما يتغير هو مستوى التفاصيل الزمانية والمكانية المطلوبة للتخطيط والعمليات.

غالبًا ما تركز ممارسات الفوترة التقليدية والمراقبة على مستوى المنشأة على الطاقة التراكمية وافتراضات الطلب المستقرة نسبيًا.

تتطلب التطبيقات الحديثة المقيدة بالشبكة بشكل متزايد ما يلي:

• ملفات تعريف التحميل المعتمدة على الوقت
• تحليل الذروة والطلب المتزامن
• خصائص معدل المنحدر
• اتجاه الاستيراد والتصدير
• سلوك القوة التفاعلية وعامل القدرة
• حدود القياس الخاصة بالموقع
• التوقعات والتكليف والبيانات التشغيلية
• المواءمة بين البيانات المقاسة والنماذج الهندسية

يجب على مشغلي الشبكات ومخططي الأنظمة تقييم ليس فقط كمية الكهرباء المستهلكة، ولكن أيضًا كيفية تطور الطلب بمرور الوقت وعبر الشبكة.

3. لماذا يجب دمج بيانات العدادات مع النماذج وبيانات نظام التحكم

تظل عدادات الطاقة مصدرًا أساسيًا للقياس، لكن أنظمة الطاقة الحديثة لا يمكنها الاعتماد على بيانات العدادات وحدها.

تجمع الرؤية على مستوى النظام عادةً بين:

• قياسات النقاط المهمة التي تواجه المنفعة
• القياس الفرعي الموزع
• نماذج الهندسة والأنظمة الديناميكية
• EMS وBMS وDCIM ومنصات الإدارة أو التحكم الأخرى
• SCADA والقياس التشغيلي عن بعد
• أجهزة ذات جودة عالية وتسجيل الأحداث
• مجموعات بيانات التكليف والتحقق من صحتها

يمكن أن تعمل أجهزة القياس الممكّنة للاتصالات والمتعددة الوظائف كجزء من البنية التحتية للقياس الموزع.

اعتمادًا على الطراز والتكوين، قد توفر أجهزة القياس ما يلي:

• قيم الطاقة والطلب
• القوة النشطة والمتفاعلة
• سجلات الاستيراد/التصدير
• السجلات الفاصلة (حيثما تكون مدعومة)
• الجهد، التيار، التردد، عامل القدرة
• المؤشرات الأساسية لجودة الطاقة (حسب النموذج)
• مخرجات الاتصال للبوابات أو منصات التحكم

ومع ذلك، فإن التقاط الشكل الموجي التفصيلي، وتحليل الاضطرابات، وسجلات الحماية، وبيانات الطور المتزامنة تتطلب عادةً معدات متخصصة.

يمكن أن تكون بيانات العداد بمثابة مدخلات لنظام الإدارة البيئية، أو نظام إدارة المباني، أو المجمعات، أو منصات التحكم لدعم التحليل والتحقق وتنسيق استراتيجيات تحويل الأحمال أو الاستجابة للطلب. لا يحدد المقياس نفسه إجراءات التحكم.

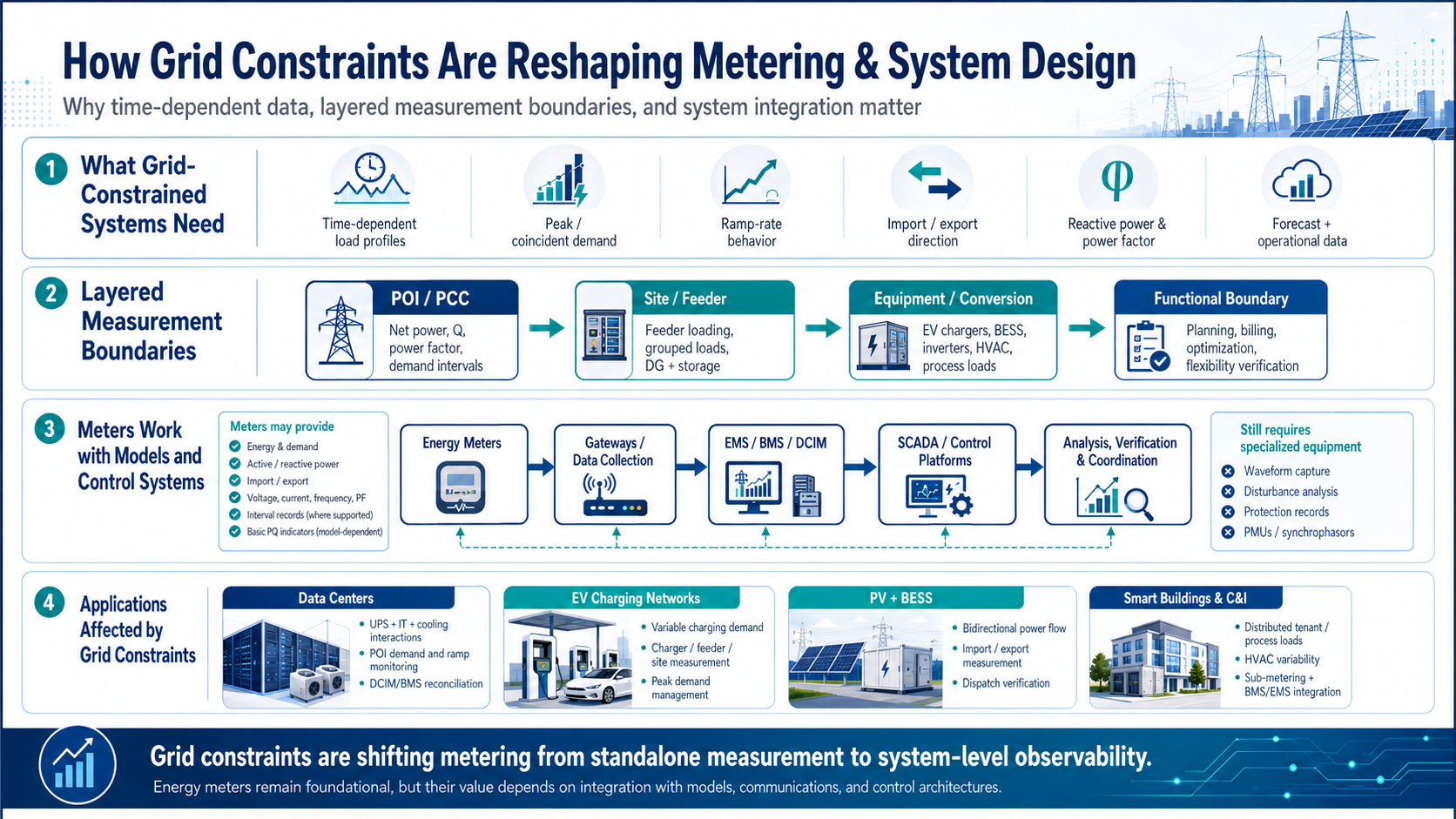

4. أصبحت حدود القياس أكثر طبقات عبر التطبيقات

تتطلب أنظمة الطاقة الحديثة طبقات متعددة من حدود القياس اعتمادًا على حالة الاستخدام.

4.1 الحدود المواجهة للمنفعة (POI / PCC)

في واجهة الشبكة، قد تشمل القياسات ذات الصلة ما يلي:

• صافي الطاقة النشطة
• قوة رد الفعل
• سلوك الجهد والتردد
• عامل الطاقة
• اتجاه الاستيراد/التصدير
• خصائص معدل المنحدر
• فترات الطلب

تدعم هذه الطبقة تخطيط الشبكة، وتحليل الازدحام، ودراسات التوصيل البيني.

4.2 حدود الموقع ومستوى التغذية

تدعم الرؤية على مستوى وحدة التغذية والموقع تجميع النظام والموازنة المحلية:

• ظروف تحميل المغذية
• الطلب المتزامن عبر الأحمال
• مخرجات التوليد الموزعة
• تخزين الشحن والتفريغ
• تحميل التجميع والتجزئة

4.3 حدود المعدات والتحويل

قد تتطلب الأنظمة المختلفة القياس حول معدات معينة:

• شواحن المركبات الكهربائية
• أنظمة تخزين طاقة البطارية (BESS)
• العاكسون وإلكترونيات الطاقة
• التدفئة والتهوية وتكييف الهواء (HVAC) والأحمال التي تحركها المحركات
• المعدات الصناعية
• الأحمال على مستوى المستأجر أو العملية

4.4 الحدود الوظيفية (التشغيلية مقابل الفواتير مقابل المرونة)

تعتمد حدود القياس على غرض التطبيق:

• تخطيط المرافق ودراسات الربط البيني
• إدارة الطاقة الداخلية
• الفواتير وتخصيص التكاليف
• تحسين الكفاءة
• التحقق من الاستجابة للطلب
• تقييم المرونة والتسوية

ولذلك فإن الحدود تكون ذات طبقات وليست مفردة.

5. لماذا تتزايد أهمية البيانات الفاصلة ومحاذاة الوقت

بالنسبة للتطبيقات التي تتضمن ذروة الطلب أو معدلات المنحدر أو المرونة التشغيلية، يمكن أن يكون دقة الوقت بنفس أهمية الطاقة الإجمالية.

تتطلب المراحل المختلفة من دورة حياة النظام مستويات مختلفة من دقة البيانات:

• التخطيط: ملفات تعريف التنبؤ وافتراضات التحميل
• التشغيل: التحقق من الأداء المدمج
• العمليات: المراقبة الفاصلة أو شبه الحقيقية عند الاقتضاء

تشمل العناصر الزمنية الرئيسية ما يلي:

• فترات الطلب defined by utilities or study processes
• فترات الاقتراع من العدادات والبوابات
• مزامنة الطابع الزمني عبر الأنظمة
• منطق تجميع البيانات وإعداد التقارير

بدون محاذاة زمنية متسقة، يصبح تحليل سلوك التحميل على مستوى النظام غير موثوق به.

6. المرونة: من القدرة التقنية إلى قيمة النظام المشروط

وتؤدي قيود الشبكة إلى زيادة الأهمية التشغيلية للمرونة في أسواق وأطر تعاقدية مختارة.

تشير المرونة إلى قدرة التحميل أو نظام التخزين أو المورد الموزع على تعديل ملف تعريف الطاقة الخاص به ضمن حدود فنية وتشغيلية محددة.

قد تتطلب القدرة المرنة القابلة للاستخدام ما يلي:

• القدرة المتاحة قابلة للقياس
• إمكانية التحكم في التحميل أو موارد التخزين
• القيود التشغيلية المحددة
• واجهات الاتصال والتحكم
• وقت الاستجابة ومتطلبات المدة
• المنهجية الأساسية
• سلوك الاسترداد أو الارتداد
• إجراءات القياس والتحقق
• الأهلية التعاقدية أو السوقية حيثما ينطبق ذلك
• قواعد التسوية حيثما ينطبق ذلك

القياس ضروري، لكنه ليس كافيا في حد ذاته.

وفي البرامج أو الاتفاقيات المعمول بها، قد تكون للمرونة قيمة تشغيلية، وفي بعض الحالات، قيمة تجارية اعتمادًا على هيكل السوق والتصميم التنظيمي.

7. كيف تغير قيود الشبكة متطلبات تصميم النظام

يجب أن يلبي تصميم النظام الآن متطلبات البنية الكهربائية ومتطلبات البيانات.

تشمل أبعاد التصميم الرئيسية ما يلي:

• بنيات القياس الموزعة
• طبولوجيا الاتصالات (المجال، البوابة، السحابة)
• EMS وBMS وDCIM ومنصات الإدارة أو التحكم الأخرى
• معالجة بيانات الحافة وتجميعها
• الاحتفاظ بالبيانات وإمكانية تتبعها
• الأمن السيبراني والتحكم في الوصول
• جودة الطاقة وتكامل مراقبة الأحداث
• التحقق من صحة النموذج وسير عمل المعايرة
• أجهزة قياس متخصصة لـ PQ والاضطرابات

وبالتالي فإن تصميم النظام هو اعتبار مشترك للطوبولوجيا الكهربائية والحماية والسلامة والموثوقية وإمكانية ملاحظة البيانات.

8. كيف تؤثر قيود الشبكة على التطبيقات المختلفة

8.1 مراكز البيانات

• ملفات تعريف عالية الكثافة والحمل المستمر
• UPS، وتكنولوجيا المعلومات، وتفاعلات النظام الفرعي للتبريد
• مراقبة الطلب على النقاط المهمة ومعدل المنحدر، مع إمكانية التحكم عند الاقتضاء
• إنشاء النسخ الاحتياطية وتكامل التخزين
• DCIM وBMS وتسوية بيانات المرافق

8.2 شبكات شحن المركبات الكهربائية

• الطلب على الشحن المتغير والمترابط للغاية
• قياس مستوى الشاحن ووحدة التغذية والموقع
• اعتبارات حدود التيار المتردد/المستمر
• تتبع الطاقة على أساس الجلسة
• ذروة الطلب وإدارة الازدحام
• التكامل مع وحدات التحكم في الشحن ومنصات EMS

8.3 أنظمة تخزين الطاقة الكهروضوئية والبطاريات

• تدفق الطاقة ثنائي الاتجاه
• حدود نظام العاكس والبطارية
• متطلبات قياس الاستيراد/التصدير
• حساب صافي الحمل على مستوى الموقع
• التحقق من الإرسال وتتبع الأداء

8.4 المباني الذكية ومرافق C&I

• أحمال المستأجر أو العملية الموزعة
• أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة المحركات
• التباين الناتج عن الإشغال
• القياس الفرعي للتخصيص والتحسين
• تكامل BMS/EMS للتحكم في الكفاءة

9. متطلبات القياس والبيانات عبر التطبيقات المقيدة بالشبكة

عبر هذه التطبيقات، تشمل اعتبارات القياس الرئيسية ما يلي:

• الاستخدام المقصود للبيانات، مثل التخطيط أو العمليات أو إعداد الفواتير أو التحقق من المرونة
• تعريف الحدود الكهربائية على مستوى النقاط المهمة أو وحدة التغذية أو الموقع أو المعدات
• بنية نظام التيار المتردد أو التيار المستمر
• قياس قائم على أجهزة الاستشعار متصل بشكل مباشر أو يتم تشغيله بواسطة التصوير المقطعي أو التحويلي أو المتوافق
• طرق حساب الطلب والفترات
• واجهات وبروتوكولات الاتصال، مثل RS485 وModbus
• مزامنة البيانات مع الأنظمة ذات المستوى الأعلى
• تتبع الاستيراد والتصدير
• متطلبات الحدث وجودة الطاقة
• متطلبات الاحتفاظ بالبيانات والتحقق من صحتها

توفر عدادات الطاقة طبقة أساسية للبيانات الكهربائية، ولكنها لا تحل محل:

• محللات جودة الطاقة
• مرحلات الحماية وسجلات الأحداث أو الأخطاء الخاصة بها
• معدات تسجيل الإزعاج
• وحدات PMU (وحدات قياس الطور)
• أنظمة سكادا
• نماذج النظم الهندسية والديناميكية

10. ماذا يعني هذا بالنسبة لمصنعي العدادات

يتم تقييم الشركات المصنعة لأجهزة القياس بشكل متزايد ليس فقط من حيث أداء الأجهزة، ولكن أيضًا من حيث القدرة على التكامل.

قد تشمل التوقعات الرئيسية ما يلي:

• توثيق واضح لتكوينات القياس المدعومة وحدود القياس المقصودة
• رسم خرائط السجل المتسق والوثائق الفنية
• التوافق مع واجهة الاتصال
• اختبار العينة ودعم التحقق من صحة التكامل
• دعم التكامل للبوابات أو وحدات التحكم

تظل أجهزة القياس أجهزة قياس، ولكنها أصبحت على نحو متزايد جزءًا من بنيات النظام الأكبر بدلاً من كونها أدوات مستقلة.

11. كيف تدعم YTL التطبيقات المقيدة بالشبكة

توفر شركة Zhejiang Yongtailong Electronic Co., Ltd. (YTL) منتجات قياس طاقة التيار المتردد ومختارة منتجات قياس التيار المستمر لشحن المركبات الكهربائية , الطاقة الكهروضوئية وتخزين الطاقة , مركز البيانات وبناء وتطبيقات مراقبة المطابقة والتشغيل البيني، اعتمادًا على النموذج وهندسة المشروع.

YTL يمكن أن تدعم:

• الاختيار الأولي لنموذج العداد
• مراجعة الجهد والتيار والتصوير المقطعي
• قياس قائم على أجهزة الاستشعار متصل بشكل مباشر أو يتم تشغيله بواسطة التصوير المقطعي أو التحويلي أو المتوافق evaluation
• تأكيد واجهة الاتصال
• مراجعة خريطة التسجيل
• اختبار العينة ودعم التحقق من صحة التكامل
• مراجعة تكامل العداد إلى البوابة أو وحدة التحكم
• المناقشة الفنية الأولية لنقاط القياس والحدود المقترحة من قبل العميل

تختلف قدرات المنتج حسب الطراز والأجهزة والبرامج الثابتة وطريقة الاستشعار وواجهة الاتصال وتكوين المشروع.

تدعم عدادات YTL طبقة القياس والحصول على البيانات. تظل الدراسات على مستوى النظام، وتصميم التحكم، والنمذجة الديناميكية، وتنفيذ SCADA، والموافقة على ربط الشبكة وتأهيل برنامج المرونة من مسؤوليات المصممين والاستشاريين ومتكاملي الأنظمة والمرافق وأصحاب المصلحة في المشروع ذوي الصلة.

12. الاستنتاج

تعمل قيود الشبكة على إعادة تشكيل كيفية قياس أنظمة الطاقة ونمذجتها وتشغيلها.

بدلاً من التركيز فقط على استهلاك الطاقة، يجب على الأنظمة الحديثة أن تأخذ في الاعتبار سلوك الحمل، والتباين الزمني، والحدود الكهربائية، والتفاعلات على مستوى النظام.

تظل عدادات الطاقة عنصرًا أساسيًا في هذا النظام البيئي، لكن قيمتها تعتمد بشكل متزايد على كيفية تكاملها مع النماذج وأنظمة الاتصالات وبنى التحكم.

المراجع

1. اللجنة الفيدرالية لتنظيم الطاقة، "FERC تطلق إجراءات مستهدفة قوية لتسريع تكامل الأحمال الكبيرة"، 18 يونيو 2026.
2. اللجنة الفيدرالية لتنظيم الطاقة، "ورقة حقائق | تتخذ FERC إجراءات لتعزيز الشبكة الأمريكية من أجل الكفاءة والموثوقية ومستقبل الطاقة الجريء"، 18 يونيو 2026.
3. شركة North American Electric Reliability Corporation، "Reliability Guideline: Risk Mitigation for Emerging Large Loads"، أبريل 2026.
