1. مقدمة في عدادات الطاقة

1.1 ما هو مقياس الطاقة؟

و مقياس الطاقة ، غالبًا ما يطلق عليه عداد الكهرباء أو متر كيلووات ساعة (KWH) ، هو جهاز يقيس كمية الطاقة الكهربائية التي يستهلكها الإقامة أو الأعمال التجارية أو الأجهزة الكهربائية. إنه يحدد الطاقة الكهربائية المستخدمة على مدار فترة ما ، مما يسمح لشركات المرافق بفواتير المستهلكين بدقة لاستخدام الكهرباء. في الأساس ، إنها الواجهة المالية بين شبكة الطاقة والمستخدم النهائي.

1.2 لماذا عدادات الطاقة مهمة؟

لا غنى عن عدادات الطاقة لعدة أسباب:

• فواتير دقيقة: أنها توفر بيانات دقيقة عن استهلاك الكهرباء ، مع التأكد من أن المستهلكين يتم فرضها بشكل عادل على الطاقة التي يستخدمونها.
• إدارة الطاقة: بالنسبة للمستهلكين ، يساعدهم فهم استخدامهم للطاقة في تحديد المناطق التي يمكنهم فيها تقليل الاستهلاك وتوفير المال. بالنسبة للمرافق ، تساعدهم البيانات المجمعة من العدادات على إدارة الطلب وتحسين عمليات الشبكة.
• استقرار الشبكة: من خلال مراقبة تدفق الطاقة ، يمكن لشركات المرافق الحفاظ على إمدادات طاقة مستقرة وموثوقة ، ومنع انقطاع التيار الكهربائي وإدارة ذروة الطلب.
• التأثير البيئي: من خلال تعزيز الوعي والكفاءة في الطاقة ، تسهم العدادات بشكل غير مباشر في انخفاض استهلاك الطاقة ، مما قد يؤدي إلى انبعاثات كربون أصغر.
• ابتكار: يتيح العدادات الذكية الحديثة وظائف متقدمة مثل المراقبة في الوقت الفعلي ، وإدارة جانب الطلب ، والتكامل مع مصادر الطاقة المتجددة ، ودفع الابتكار في قطاع الطاقة.

1.3 تاريخ موجز لأعداد الطاقة

تطور عدادات الطاقة يعكس تقدم التوزيع الكهربائي نفسه.

• الأيام الأولى (أواخر القرن التاسع عشر): كانت عدادات الكهرباء التجارية الأولى هي أمتار التيار المباشر (DC). قدم توماس إديسون متر منه الكيميائي ساعة في عام 1881 ، والذي قام بقياس الكهرباء عن طريق طلاء الزنك على الأقطاب الكهربائية المنغمس في المنحل بالكهرباء. كانت هذه مرهقة ومطلوبة القراءة اليدوية والتحليل الكيميائي.
• هيمنة التيار المتناوب (أC) (أواخر القرن التاسع عشر - أوائل القرن العشرين): With the rise of alternating حاضِر (AC) as the preferred method fأو power distribution, new metering technologies emerged. اخترع Oliver B. Shallerberger أول متر AC Watt-Hiter في عام 1888 ، بناءً على مبدأ الحث الكهرومغناطيسي. أدى ذلك إلى اعتماد واسع النطاق من مقياس الحث الكهروميكانيكي ، التي تتميز بقرص الألمنيوم الغزل.
• الثورة الإلكترونية (أواخر القرن العشرين): أدى ظهور إلكترونيات الحالة الصلبة في النصف الأخير من القرن العشرين عدادات الطاقة الإلكترونية . تستخدم هذه العدادات التكنولوجيا الرقمية لقياس الطاقة ، مما يوفر دقة أكبر وحجم أصغر وميزات محسّنة مقارنة بأسلافها الميكانيكية. غالبًا ما تتضمن شاشات شاشة شاشة LCD ويمكنها تخزين المزيد من البيانات.
• عصر العداد الذكي (القرن الحادي والعشرين): التنمية الحديثة الأكثر أهمية هو العداد الذكي . تتضمن هذه العدادات الإلكترونية المتقدمة تقنية اتصال ثنائية الاتجاه ، مما يسمح بقراءات العدادات التلقائية والبعيدة ، وبيانات الاستهلاك في الوقت الفعلي ، والتكامل مع الشبكات الذكية. العدادات الذكية مؤسسة لإدارة الطاقة الحديثة وتطوير أنظمة طاقة أكثر كفاءة ومرونة.

يبرز التقدم من الأجهزة الميكانيكية البسيطة إلى العدادات الذكية المتطورة محركًا مستمرًا نحو مراقبة الطاقة الأكثر دقة وكفاءة وتفاعلية.

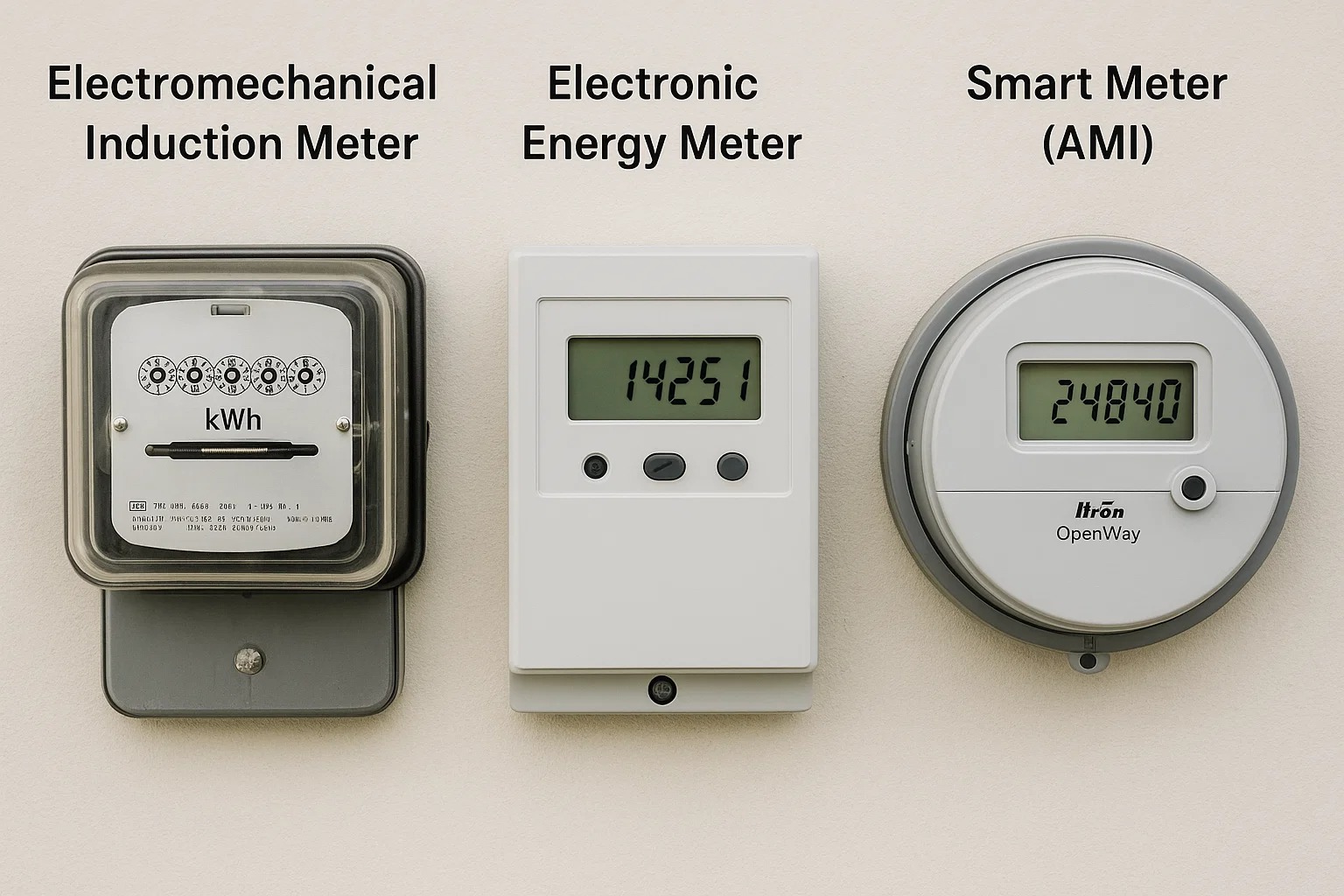

الثاني. أنواع عدادات الطاقة

تطور عالم قياس الطاقة بشكل كبير ، مما أدى إلى أنواع مختلفة من العدادات ، ولكل منها تقنية وميزاتها الخاصة. يعد فهم هذه الفروق أمرًا ضروريًا لتقدير كيفية قياس استهلاك الكهرباء.

2.1 عدادات التعريفي الكهروميكانيكية

هذه هي الجيل التقليدي الأكبر من أمتار الكهرباء ، يمكن التعرف عليها بسهولة من قبلهم دوار الألومنيوم الغزل . أنها تعمل على مبدأ الحث الكهرومغناطيسي. عندما يتدفق التيار عبر ملفات العداد ، فإنه يخلق حقول مغناطيسية تحفز التيارات الدوامة في قرص الألومنيوم. التفاعل بين هذه الحقول المغناطيسية وتيارات الدوامة يؤدي إلى تدوير القرص. تتناسب سرعة الدوران بشكل مباشر مع كمية الطاقة التي يتم استهلاكها. التروس المتصلة بالقرص ثم تقود سلسلة من الأوجه ، مع عرض استهلاك الطاقة التراكمي في ساعة كيلووات ساعة (KWH).

الخصائص الرئيسية:

• العرض التناظري: القراءات مأخوذة من الأوجه الميكانيكية.
• لا توجد مكونات إلكترونية (في جزء القياس): يعتمد بحتة على المبادئ المادية.
• عرضة لارتداء المسيل للدموع: يمكن أن تتحلل الأجزاء المتحركة بمرور الوقت ، مما يؤثر على الدقة.
• اتصال في اتجاه واحد: فقط السجلات الاستهلاك ؛ لا قدرات نقل البيانات.
• عرضة للعبث: يمكن أن تكون التصميمات القديمة أسهل في التلاعب بها.

2.2 عدادات الطاقة الإلكترونية

المعروف أيضا باسم العدادات الرقمية هذه تمثل قفزة كبيرة إلى الأمام من أسلافهم الكهروميكانيكية. بدلا من قرص الغزل ، تستخدم عدادات الطاقة الإلكترونية مكونات إلكترونية للحالة الصلبة لقياس الجهد والتيار. يقومون بتجربة الجهد والإشارات الحالية ، وتحويلها إلى بيانات رقمية ، ثم يستخدمون متحكمًا لحساب استهلاك الطاقة. عادة ما يتم عرض القراءات على شاشة LCD أو قاد .

الخصائص الرئيسية:

• العرض الرقمي: Clear, easy-to-read numeric output.
• دقة أعلى: عموما أكثر دقة من عدادات التعريفي بسبب المعالجة الرقمية.
• لا توجد أجزاء متحركة: أكثر متانة وأقل عرضة للفشل الميكانيكي أو التآكل.
• الميزات المحسنة: يمكن في كثير من الأحيان تخزين بيانات الاستهلاك التاريخي ، وعرض الحمل الفوري ، واكتشاف محاولات العبث.
• التواصل الأساسي (اختياري): قد تحتوي بعض النماذج على منفذ لاستخراج البيانات اليدوي أو اتصال محدود في اتجاه واحد.

2.3 عدادات ذكية (AMI)

العدادات الذكية هي متطورة لتكنولوجيا قياس الطاقة ، تشكيل العمود الفقري من البنية التحتية المتقدمة (AMI) . في حين أنها نوع من العدادات الإلكترونية ، فإن ميزة تحديدها هي القدرة على الاتصال ثنائي الاتجاه . على عكس العدادات التقليدية التي تسجل فقط الاستهلاك ، يمكن لـ Smart Meters إرسال البيانات إلى شركة الأدوات المساعدة تلقائيًا وتلقي المعلومات والأوامر وتحديثات البرامج من الأداة المساعدة.

الخصائص الرئيسية:

• بيانات الوقت الحقيقي: يوفر معلومات الاستهلاك الحبيبية القريبة من الثمانية لكل من الأداة والستستهلك.
• اتصال ثنائي الاتجاه: يتيح قراءة العدادات عن بُعد ، وخدمات الاتصال/الفصل عن بُعد ، وبرامج الاستجابة للطلب.
• الإدارة عن بُعد: يمكن للمرافق إدارة عمليات العدادات وعمليات الشبكة دون الحاجة إلى إرسال موظفين إلى الموقع.
• التكامل مع الشبكات الذكية: تسهيل توزيع الطاقة الفعال ، والكشف عن الأخطاء ، وتكامل مصادر الطاقة المتجددة.
• Enhanced consumer engagement: يسمح للمستهلكين بمراقبة استخدامهم عبر بوابات الإنترنت أو العروض الداخلية ، مما يعزز توفير الطاقة.
• ميزات الأمان المتقدمة: دمج التشفير وغيرها من التدابير لحماية سلامة البيانات والخصوصية.

2.4 جدول المقارنة: الاختلافات الرئيسية

فيما يلي مقارنة موجزة بين الأنواع الثلاثة الرئيسية لأعداد الطاقة:

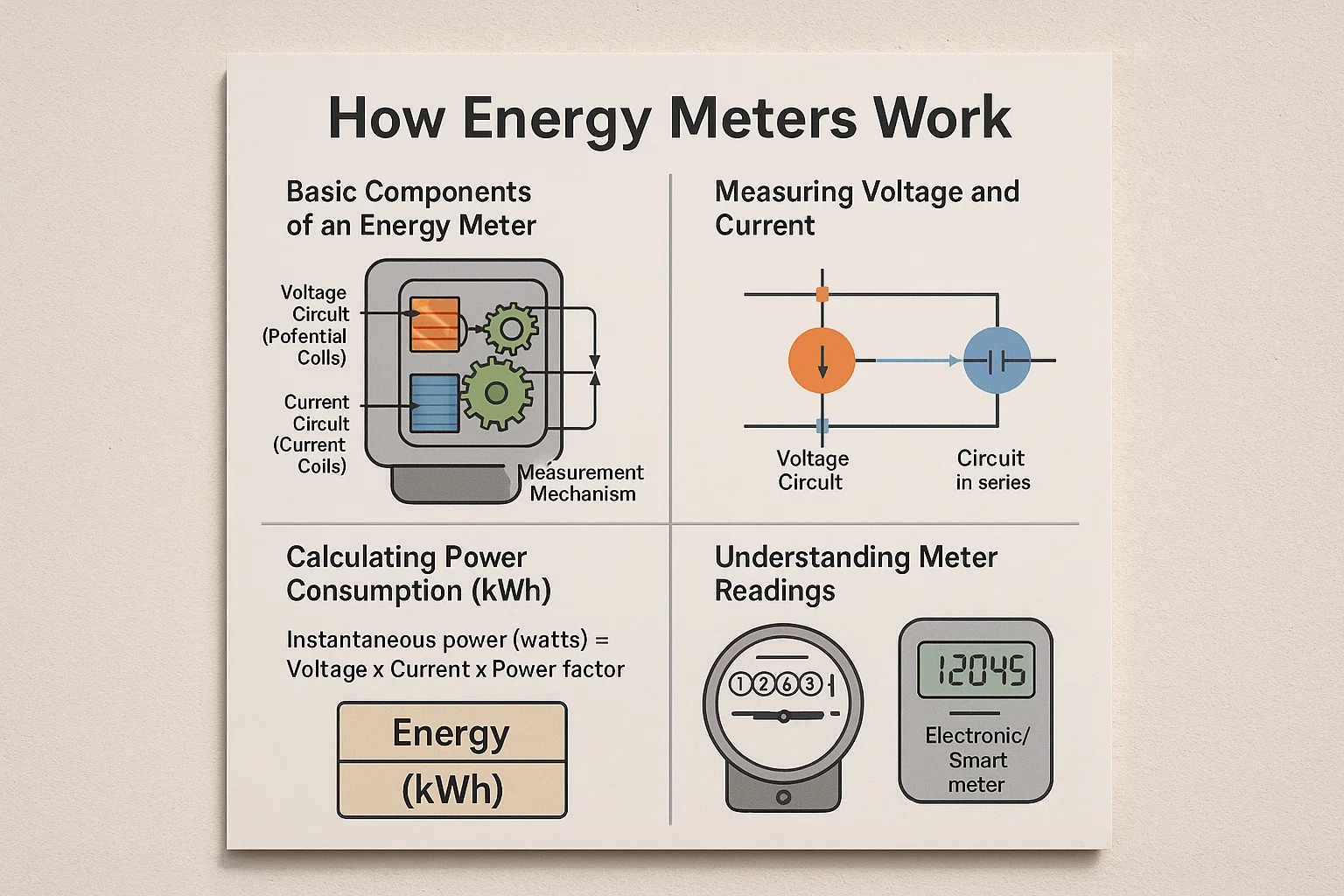

ثالثا. كيف تعمل عدادات الطاقة

في جوهرها ، تتمثل وظيفة عداد الطاقة في قياس الطاقة الكهربائية المستهلكة بدقة مع مرور الوقت. هذا القسم يكسر المبادئ الأساسية وراء كيفية عمل هذه الأجهزة الحاسمة.

3.1 المكونات الأساسية لمقياس الطاقة

في حين أن التعقيد يختلف بين العدادات الكهروميكانيكية والإلكترونية والذكية ، فإن جميع عدادات الطاقة تشترك في بعض المكونات الوظيفية الأساسية التي تمكنهم من قياس استخدام الكهرباء:

• دائرة الجهد (لفائف محتملة): يتم توصيل هذا الجزء من العداد بالتوازي عبر الإمداد الكهربائي. إنه مصمم لقياس الواردة الجهد االكهربى من مصدر الطاقة.
• الدائرة الحالية (الملفات الحالية): متصلة في سلسلة مع الحمل الكهربائي ، تقيس هذه الدائرة حاضِر flowing through the circuit to the consumer's premises.
• آلية القياس: هذا هو المكان الذي يحدث فيه "العمل" الفعلي لقياس.
  • للمترات الكهروميكانيكية: يتضمن ذلك قرص الألومنيوم ومغناطيس الكبح ونظام من التروس الذي يحول دوران القرص إلى قراءة.
  • للمترات الإلكترونية والذكية: يتكون هذا من أجهزة استشعار إلكترونية دقيقة للغاية (مثل المحولات الحالية ومقسمات الجهد) التي تقوم بتجربة الجهد الفوري والإشارات الحالية ، إلى جانب المحول التناظرية إلى الرقمية (ADC) لتحويل هذه الإشارات التناظرية إلى بيانات رقمية.
• وحدة المعالجة:
  • للمترات الكهروميكانيكية: تعمل التروس الميكانيكية "المعالج" الأساسي لتلخيص الدورات.
  • للمترات الإلكترونية والذكية: A متحكم أو معالج الإشارات الرقمية (DSP) تقوم بسرعة بمعالجة الجهد الرقمي والبيانات الحالية لحساب الطاقة ودمجها بمرور الوقت لتحديد استهلاك الطاقة.
• عرض: هذه هي الطريقة التي ينقل بها العداد بيانات الاستهلاك إلى المستخدم أو قارئ العدادات.
  • العدادات الكهروميكانيكية: ميزة الأوجه الميكانيكية.
  • عدادات إلكترونية وذكية: استخدم LCD (شاشة كريستال سائلة) أو LED (ضوء الصمام الثنائي المنبعث) الشاشة.
• وحدة الاتصال (العدادات الذكية فقط): يسمح هذا المكون الأساسي في العدادات الذكية بتبادل البيانات في اتجاهين مع شركة المرافق. يستخدم عادةً تقنيات مثل الاتصال الخلوي أو Wi-Fi أو zigbee أو خط الطاقة (PLC).

3.2 قياس الجهد والتيار

يكمن أساس قياس الطاقة في تحديد بدقة الجهد االكهربى و current في دائرة كهربائية.

• قياس الجهد: يتم توصيل دائرة الجهد في العداد بالتوازي مع خطوط الطاقة الرئيسية. إنه "يستشعر" الفرق الكهربائي المحتمل في الأساس. تستخدم العدادات الإلكترونية الحديثة دقيقة فواصل الجهد أو المحولات المحتملة للانحناء الجهد إلى مستوى قابل للقياس للدوائر الداخلية.
• القياس الحالي: يتم توصيل الدائرة الحالية في سلسلة ، مما يعني أن جميع الكهرباء المستهلكة تتدفق من خلالها. هذا يسمح للمقياس لقياس كمية الشحنة الكهربائية (التيار) الممر. غالبًا ما تستخدم العدادات الإلكترونية المحولات الحالية (CTS) or تحويلة المقاومات لقياس التيار بأمان ودقة دون تعطيل تدفق الطاقة الرئيسي. تحفز CTS تيارًا أصغر نسبيًا في ملف ثانوي ، بينما تخلق مقاومات التحويلة انخفاضًا صغيرًا في الجهد يتناسب مع التيار ، والذي يمكن قياسه بعد ذلك.

3.3 حساب استهلاك الطاقة (KWH)

الهدف النهائي لمقياس الطاقة هو قياس استهلاك الطاقة الذي يتم التعبير عنه في كيلووات ساعة (كيلوواط) . Here's how it's calculated:

1. القوة الفورية (واتس): يتم تحديد القوة في أي لحظة معينة من خلال مزيج من الجهد والتيار وعامل الطاقة. يفسر عامل الطاقة مدى استخدام الطاقة الكهربائية بشكل فعال ، وهو أمر بالغ الأهمية للقياس الدقيق ، خاصة مع أنواع معينة من الأحمال الكهربائية.
2. الطاقة (ساعة واط): للحصول على الطاقة ، تتراكم الطاقة مع مرور الوقت. بعبارات أبسط ، إذا كنت تفكر في القوة المستخدمة (في واط) وضربها في المدة التي يتم استخدامها (في ساعات) ، فستحصل على ساعة وات (WH). على سبيل المثال ، تستهلك المصباح الكهربائي 100 واط المستخدم لمدة 10 ساعات 1000 واط في الساعة.
3. كيلووات ساعة (كيلوواط): نظرًا لأن Watt-Hours يمكن أن تصبح بسرعة أعدادًا كبيرة ، يتم التعبير عن استهلاك الطاقة عادةً في كيلووات ساعة (KWH) ، حيث يساوي 1 كيلو وات ساعة 1000 وا. هذه هي الوحدة التي تراها على فاتورة الكهرباء الخاصة بك.

كيف تقوم أمتار مختلفة بهذا الحساب:

• العدادات الكهروميكانيكية: ترتبط القوى المادية التي تعمل على قرص الألومنيوم مباشرة بالقوة التي يتم استهلاكها. يضيف الدوران المستمر للقرص بمرور الوقت بشكل طبيعي استهلاك الطاقة.
• عدادات إلكترونية وذكية: هذه العدادات تأخذ بسرعة عينات من الجهد والتيار. ثم تجمع معالجاتها الداخلية رقميًا هذه القيم لتحديد الطاقة الفورية. ثم يتم تلخيص قيم الطاقة هذه بشكل مستمر مع مرور الوقت لحساب إجمالي الطاقة المستهلكة في كيلوواط ساعة. يتيح هذا النهج الرقمي قياسًا دقيقًا ومرنًا للغاية.

3.4 فهم قراءات العدادات

إن تفسير قراءة العداد الخاص بك هو مفتاح مراقبة استخدام الطاقة الخاص بك.

• الأوجه الكهروميكانيكية: عادةً ما تحتوي هذه العدادات على أربعة أو خمسة أوجه صغيرة ، كل منها يمثل رقمًا من قراءة KWH. لقد قرأتها من اليمين إلى اليسار ، مع الإشارة إلى الرقم الأدنى إذا كان المؤشر بين رقمين. يتطلب مراقبة دقيقة لتجنب الأخطاء.
• العروض الرقمية (العدادات الإلكترونية والذكية): توفر هذه العدادات قراءة عددية مباشرة على شاشة LCD أو LED ، مما يجعل قراءتها أسهل بكثير. تُظهر الشاشة عادةً استهلاك KWH التراكمي ، وغالبًا ما يركب الدراجات من خلال معلومات أخرى مثل الطلب الفوري أو الجهد أو التيار. يمكن أن توفر العدادات الذكية هذه البيانات عن بُعد إلى الأداة المساعدة وغالبًا إلى المستهلك عبر بوابة ويب أو شاشة في المنزل.

رابعا. العدادات الذكية: مستقبل مراقبة الطاقة

عدادات ذكية تمثل قفزة ثورية في إدارة الطاقة ، تتجاوز مجرد قياس الاستهلاك لتمكين علاقة ديناميكية وتفاعلية بين المستهلكين والمرافق وشبكة الطاقة. إنها حجر الزاوية في الشبكة الذكية الحديثة ، حيث تقدم وظائف تتجاوز العدادات التقليدية.

4.1 مزايا العدادات الذكية

تمتد فوائد العدادات الذكية إلى المستهلكين وشركات المرافق والبيئة على حد سواء:

• للمستهلكين:
  • سيطرة أكبر والوعي: إن الوصول إلى بيانات استخدام الطاقة في الوقت الفعلي يمكّن المستهلكين من فهم أنماط الاستهلاك الخاصة بهم ، وتحديد العادات التي تهدف الطاقة ، واتخاذ قرارات مستنيرة لتقليل فواتيرهم.
  • لا مزيد من الفواتير المقدرة: تعني القراءات الدقيقة والبعيدة نهاية الفواتير المقدرة ، مما يضمن للمستهلكين يدفعون فقط مقابل ما يستخدمونه.
  • اكتشاف انقطاع الأسرع واستعادة: يمكن للمترات الذكية الإبلاغ على الفور عن انقطاع التيار الكهربائي ، مما يسمح للمرافق بتحديد المشكلات واستعادة الخدمة بسرعة أكبر.
  • تمكين التعريفات الجديدة: إنهم يدعمون تعريفة وقت الاستخدام (TOU) وخطط التسعير المرنة الأخرى التي يمكن أن تكافئ المستهلكين لتحويل استخدام الطاقة إلى ساعات خارج أوقات الذروة ، مما يؤدي إلى وفورات محتملة.
• لشركات المرافق:
  • الكفاءة التشغيلية: تقلل قراءة العداد الآلية بشكل كبير من تكاليف العمالة وتزيل الحاجة إلى الزيارات اليدوية.
  • تحسين إدارة الشبكة: تتيح البيانات في الوقت الحقيقي المرافق مراقبة صحة الشبكة ، والتوازن ، والتنبؤ بالطلب ، ومنع الأحمال الزائدة ، مما يؤدي إلى مصدر طاقة أكثر استقرارًا وموثوقية.
  • انخفاض سرقة الطاقة: تساعد ميزات اكتشاف العبث المتقدمة المرافق في تحديد وسرقة الكهرباء.
  • اتصالات خدمة أسهل/انفصال: يتيح العدادات الذكية التنشيط عن بُعد وإلغاء تنشيط الخدمات ، وتبسيط خدمة العملاء.
• للبيئة:
  • يعزز كفاءة الطاقة: من خلال جعل استهلاك الطاقة مرئيًا ، يشجع العدادات الذكية المستهلكين على الحفاظ على الطاقة ، مما يؤدي إلى انخفاض الطلب بشكل عام.
  • يسهل تكامل الطاقة المتجددة: إنها حاسمة لإدارة الطبيعة المتقطعة لمصادر الطاقة المتجددة (مثل الطاقة الشمسية والرياح) داخل الشبكة ودعم صافي القياس للمحترفين.

4.2 المراقبة في الوقت الفعلي وتحليلات البيانات

واحدة من أقوى ميزات العدادات الذكية هي قدرتها على توفيرها المراقبة في الوقت الحقيقي استهلاك الطاقة. على عكس العدادات التقليدية التي توفر فقط قراءة تراكمية ، يمكن للمقاييس الذكية نقل البيانات على فترات متكررة - كل 15 دقيقة ، كل ساعة ، أو حتى بشكل متكرر.

هذه البيانات الحبيبية تغذي متطورة تحليلات البيانات :

• أنماط الاستهلاك التفصيلية: يمكن للمرافق تحليل اتجاهات الاستهلاك عبر الأحياء أو حتى الأسر الفردية ، وتحديد فترات الطلب الذروة وملامح الحمل الإجمالية.
• اكتشاف الشذوذ: يمكن وضع علامة على المسامير أو القطرات المفاجئة في الاستهلاك ، مما قد يشير إلى خطأ أو مشكلة في الأجهزة أو حتى الاستخدام غير المصرح به.
• التنبؤ والتخطيط: تتيح البيانات التاريخية الدقيقة المرافق لإنشاء توقعات أكثر دقة للطلب ، وتحسين توليد الطاقة واستثمارات البنية التحتية.
• رؤى شخصية للمستهلكين: تقدم العديد من أنظمة العدادات الذكية بوابات عبر الإنترنت أو عروض في المنزل حيث يمكن للمستهلكين تصور استخدامهم يوميًا أو أسبوعيًا أو شهريًا للطاقة ، مما يساعدهم على فهم أين ومتى يستهلكون معظم الطاقة.

4.3 قراءة العداد البعيد

لقد ولت الأيام التي اضطر فيها قارئ العداد إلى زيارة كل منزل أو عمل لجمع بيانات الاستهلاك. قراءة العداد البعيد هي القدرة الأساسية للمترات الذكية. باستخدام تقنيات الاتصال المختلفة (على سبيل المثال ، الشبكات الخلوية ، التردد الراديوي ، اتصال خط الطاقة) ، يقوم العدادات الذكية تلقائيًا بنقل القراءات مباشرة إلى النظام المركزي للأداة المساعدة.

هذه الأتمتة تجلب العديد من المزايا:

• دقة متزايدة: يزيل الخطأ البشري المرتبط بالقراءات اليدوية.
• وفورات التكاليف: يقلل من النفقات التشغيلية للمرافق عن طريق إزالة الحاجة إلى الزيارات المادية.
• كفاءة: يتم جمع البيانات بشكل أسرع وأكثر تواترا ، مما يتيح المزيد من الفواتير والتحليل في الوقت المناسب.
• راحة: لا مزيد من المواعيد المفقودة أو مخاوف الخصوصية للمستهلكين فيما يتعلق بقراء العدادات الذين يصلون إلى ممتلكاتهم.

4.4 اتصال ثنائي الاتجاه

الخاصية المميزة التي تميز العدادات الذكية هي اتصال ثنائي الاتجاه القدرة. هذا يعني أن العدادات الذكية لا يمكن فقط إرسال بيانات الاستهلاك إلى الأداة ولكن أيضًا يستلم المعلومات والأوامر من الأداة المساعدة.

يتيح هذا التدفق ثنائي الاتجاه للمعلومات:

• قطع الاتصال عن بُعد/إعادة الاتصال: يمكن للمرافق أن تقوم بتشغيل الخدمة أو إيقاف تشغيلها عن بُعد ، أو تبسيط العمليات للعملاء الجدد ، أو العملاء المتحركة ، أو أولئك الذين لديهم فواتير غير مدفوعة الأجر.
• تحديثات البرامج الثابتة: يمكن أن تتلقى العدادات الذكية تحديثات البرامج لاسلكيًا ، مما يسمح بميزات جديدة أو إصلاحات الأخطاء دون تدخل مادي.
• برامج الاستجابة للطلب: يمكن أن ترسل المرافق إشارات إلى العدادات الذكية لتقليل استهلاك الكهرباء مؤقتًا خلال فترات الطلب الذروة (على سبيل المثال ، عن طريق ضبط ترموستات ذكية تلقائيًا) ، مما يساعد على منع انقطاع التيار الكهربائي وتثبيت الشبكة.
• إشارات التسعير: يمكنهم الحصول على معلومات التسعير في الوقت الفعلي ، مما يسمح للمستهلكين الذين لديهم أجهزة متوافقة بضبط استخدامهم تلقائيًا على أساس تكاليف الكهرباء.

4.5 التكامل مع الشبكات الذكية

العدادات الذكية هي لبنة أساسية من شبكة ذكية . الشبكة الذكية هي شبكة كهرباء حديثة التي تستخدم تقنيات المعلومات والاتصالات لجمع المعلومات والتصرف بها ، مثل المعلومات حول سلوكيات الموردين والمستهلكين ، بطريقة آلية لتحسين كفاءة وموثوقية والاقتصاد واستدامة إنتاج وتوزيع الكهرباء.

تمكين تكامل العدادات الذكية مع الشبكات الذكية:

• الكشف الآلي للأخطاء والترميم: يمكن للمقاييس الذكية الإبلاغ عن الانقطاعات والحالات الشاذة على الفور ، مما يسمح للشبكة بعزل الأقسام المعيبة بسرعة وقوة إعادة التهيئة ، مما يقلل من التوقف.
• إدارة موارد الطاقة الموزعة: نظرًا لأن المزيد من المنازل والشركات تقوم بتثبيت الألواح الشمسية أو غيرها من موارد الطاقة الموزعة ، تساعد العدادات الذكية في إدارة تدفق ثنائي الاتجاه للكهرباء (من الشبكة إلى المنزل والمنزل إلى الشبكة) ، وموازنة العرض والطلب بشكل فعال.
• تحسين الجهد: يمكن للمرافق استخدام بيانات العدادات الذكية لتحسين مستويات الجهد عبر الشبكة ، مما يقلل من فقدان الطاقة وتحسين الكفاءة.
• الأمن المعزز والمرونة: من خلال توفير الرؤية في الوقت الفعلي في الشبكة ، تساهم العدادات الذكية في نظام أكثر مرونة يمكن أن يقاوم الهجمات الإلكترونية أو الكوارث الطبيعية بشكل أفضل.

خامسا الميزات الرئيسية التي يجب مراعاتها عند اختيار عداد الطاقة

إن اختيار عداد الطاقة المناسب ، وخاصة للتطبيقات التجارية أو الصناعية ، أو عند تنفيذ استراتيجيات محددة لإدارة الطاقة في المنزل ، يتضمن أكثر من مجرد اختيار النموذج الأحدث. تملي العديد من الميزات الرئيسية مدى ملاءمة متر لتلبية الاحتياجات المختلفة.

5.1 الدقة والمعايرة

الوظيفة الأساسية لمقياس الطاقة هي قياس الاستهلاك بدقة. لذلك، دقة هو بارز.

• دقة القياس: يضمن عداد الدقيق للغاية أن يتم إصدار فاتورة لك بشكل صحيح وأن أي جهود لتوفير الطاقة تنعكس بصدق في بياناتك. توجد فئات مختلفة من الدقة (على سبيل المثال ، الفئة 0.2 ، الفئة 0.5 ، الفئة 1.0) ، مع وجود أرقام أقل تشير إلى دقة أعلى. للاستخدام السكني ، فإن الفئة 1.0 مقبولة بشكل عام ، في حين أن التطبيقات التجارية والصناعية تتطلب غالبًا الفئة 0.5 أو حتى الفئة 0.2.
• معايرة: يجب معايرة العدادات بانتظام للحفاظ على دقتها مع مرور الوقت. يتضمن ذلك مقارنة قراءات العداد وفقًا لمعايير معروفة وتعديلها إذا لزم الأمر. توفر الشركات المصنعة ذات السمعة الطيبة عدادات معايرة المصنع وغالبًا ما تأتي مع شهادات المعايرة. من الأهمية بمكان فهم فواصل وإجراءات المعايرة الموصى بها للمقياس الذي اخترته.

5.2 عرض وواجهة المستخدم

الطريقة التي يقدم بها العداد المعلومات تؤثر بشكل كبير على قابليتها للاستخدام.

• وضوح العرض: تتميز العدادات الإلكترونية والذكية الحديثة عادة شاشات LCD أو LED . ابحث عن شاشات العرض الخلفية الواضحة التي يسهل قراءتها في ظروف الإضاءة المختلفة.
• المعلومات المقدمة: إلى جانب مجرد KWH التراكمي ، قد يعرض عداد جيد الطاقة الفورية (KW) ، والجهد ، والعامل الحالي ، وعامل الطاقة ، وبيانات الاستهلاك التاريخي. توفر بعض العدادات المتقدمة شاشات متعددة (على سبيل المثال ، تظهر الاستهلاك خلال ساعات الذروة مقابل ساعات الذروة).
• سهولة الاستخدام: تتيح الواجهة البديهية للمستخدمين التنقل عبر شاشات مختلفة والوصول إلى البيانات ذات الصلة دون أدلة معقدة. يجب أن يتم تسمية الأزرار بوضوح واستجابة.
• خيارات العرض عن بُعد: للمترات الذكية ، فكر فيما إذا كان العرض في المنزل (IHD) أو تتوفر بوابة/مواقع ويب مخصصة للهاتف المحمول. توفر هذه وصولًا مناسبًا إلى البيانات في الوقت الفعلي دون الحاجة إلى التحقق جسديًا من العداد.

5.3 بروتوكولات الاتصال (Zigbee ، Wi-Fi ، إلخ)

بالنسبة للمترات الذكية ، فإن القدرة على التواصل هي قوتها الأساسية. المختار بروتوكول الاتصال سيحدد كيفية تفاعل العداد مع الأداة المساعدة والأجهزة الذكية الأخرى وشبكتك المنزلية.

• Wired مقابل اللاسلكي: تستخدم معظم العدادات الذكية الحديثة الاتصالات اللاسلكية ، ولكن قد تستخدم بعض التطبيقات الصناعية اتصالات سلكية من أجل المتانة.
• البروتوكولات الشائعة:
  • Zigbee: غالبًا ما يستخدم معيار الشبكات منخفضة الطاقة في الأجهزة المنزلية الذكية ، مما يسمح للمترات بالتواصل مع IHDs أو أنظمة إدارة الطاقة المنزلية.
  • Wi-Fi: شائع للتواصل المباشر مع شبكات المنازل ، مما يوفر النطاق الترددي العالي لنقل البيانات.
  • الخلوية (على سبيل المثال ، GPRS ، LTE-M ، NB-IOT): تستخدم على نطاق واسع من قبل الأدوات المساعدة للاتصال بعيد المدى بين العدادات وأنظمتها المركزية ، والاستفادة من البنية التحتية لشبكة المحمول الحالية.
  • اتصال خط السلطة (PLC): ينقل البيانات عبر الأسلاك الكهربائية الحالية ، مما يلغي الحاجة إلى كابلات الاتصال المنفصلة.
  • لوروان/NB-IOT: تقنيات شبكة منخفضة الطاقة (LPWAN) المنخفضة (LPWAN) مثالية لنقل كميات صغيرة من البيانات على مسافات طويلة ، وغالبًا ما تستخدم في عمليات نشر العدادات الذكية على نطاق واسع.
• قابلية التشغيل البيني: تأكد من أن بروتوكول اتصالات العداد متوافق مع البنية التحتية الخاصة بأداة المساعدة أو النظام البيئي المنزلي الذكي الحالي إذا كنت تخطط لدمجها.

5.4 تخزين البيانات وتقاريرها

تعد قدرة متر على تخزين البيانات والحصول عليها أمرًا بالغ الأهمية لتحليل الطاقة التفصيلي.

• تخزين البيانات الداخلية: يمكن للمقاييس الإلكترونية والذكية تخزين بيانات الاستهلاك التاريخية داخليًا (على سبيل المثال ، فترات يوميًا أو كل ساعة أو حتى 15 دقيقة). هذه البيانات أمر حيوي لفهم الاتجاهات وتحديد عدم الكفاءة.
• قدرات الإبلاغ: تقدم العدادات المتقدمة ومنصات البرمجيات المرتبطة بها قوية ميزات الإبلاغ . هذا يمكن أن يشمل:
  • الرسوم البيانية الاستهلاك: تمثيلات مرئية استخدام الطاقة مع مرور الوقت.
  • تقارير الطلب الذروة: تحديد فترات أعلى استهلاك الكهرباء.
  • تحليل التكلفة: تقدير الفواتير على أساس أنماط الاستخدام والتعريفات.
  • خيارات التصدير: السماح بتصدير البيانات لمزيد من التحليل في جداول البيانات أو أدوات أخرى.
• أمن البيانات والخصوصية: مع البيانات المخزنة ، تأكد من أن العداد والأنظمة المرتبطة به لديه بروتوكولات أمان قوية لحماية معلومات الاستهلاك الخاصة بك من الوصول غير المصرح به.

5.5 ميزات الأمن

بالنظر إلى دورهم في إدارة الفواتير وإدارة الشبكات ، يجب أن تكون عدادات الطاقة آمنة ضد التهديدات عبر الإنترنت.

• اكتشاف العبث: تتضمن العدادات الحديثة ميزات لاكتشاف وإبلاغ محاولات الالتفاف أو التلاعب بالمتر لتجنب الفواتير الدقيقة. يمكن أن يشمل ذلك الكشف عن المجال المغناطيسي ، وأجهزة استشعار إزالة الغطاء ، وتنبيهات نمط الاستهلاك غير الطبيعية.
• تشفير البيانات: يجب تشفير التواصل بين العداد ونظام الأداة المساعدة لمنع التنصت ومعالجة البيانات.
• المصادقة: تضمن آليات المصادقة القوية أن الكيانات المصرح بها هي التي يمكنها الوصول إلى العداد أو التحكم فيها.
• أمان البرامج الثابتة: حماية عمليات التمهيد الآمنة وتحديثات البرامج الثابتة الموقعة من حقن البرامج الضارة.

5.6 الامتثال والشهادات

لضمان الموثوقية والسلامة والدقة ، يجب أن تلتزم عدادات الطاقة بالمعايير الوطنية والدولية المختلفة.

• الامتثال التنظيمي: تحقق مما إذا كان العداد يتوافق مع لوائح قياس الكهرباء المحلية والوطنية في منطقتك. غالبًا ما تملي هذه اللوائح فصول الدقة ومتطلبات السلامة ومعايير الاتصال.
• معايير الصناعة:
  • معايير أنسي (المعهد الأمريكي للمعايير الوطنية): تستخدم في المقام الأول في أمريكا الشمالية ، وتغطي جوانب مختلفة من قياس الكهرباء.
  • معايير IEC (اللجنة الدولية للكهربة الفنية): تم تبنيها على نطاق واسع على مستوى العالم ، مما يوفر معايير شاملة للمعدات الكهربائية ، بما في ذلك عدادات الطاقة.
• الشهادات: ابحث عن شهادات من الهيئات المعترف بها ، والتي تشير إلى أنه تم اختبار العداد ويلبي معايير جودة وسلامة محددة. ومن الأمثلة على ذلك علامة CE لأوروبا أو شهادات مختبر الاختبارات الوطنية ذات الصلة.

السادس. تطبيقات عدادات الطاقة

تعد عدادات الطاقة أساسية لتشغيل الشبكات الكهربائية الحديثة وتلعب دورًا مهمًا في مختلف القطاعات. تمتد تطبيقاتها إلى أبعد من مجرد قياس استهلاك الكهرباء في منزلك.

6.1 الاستخدام السكني

التطبيق الأكثر شيوعا لمقاييس الطاقة في الإعدادات السكنية . يحتوي كل منزل متصل بشبكة كهربائية على مقياس طاقة أولي واحد على الأقل.

• تتبع الفواتير والاستهلاك: الغرض الأساسي هو قياس إجمالي الكهرباء التي تستهلكها الأسرة على مدار فترة الفواتير (شهريًا عادة). تشكل هذه البيانات أساس فاتورة الكهرباء الخاصة بك.
• مراقبة الطاقة وإدارتها: مع ظهور العدادات الذكية ، يمكن لأصحاب المنازل الآن الوصول إلى بيانات مفصلة في الوقت الفعلي حول استخدام الطاقة. هذا يمكّنهم من:
  • تحديد الأجهزة المتعطشة للطاقة.
  • فهم أوقات استهلاك الذروة.
  • ضبط العادات لتقليل فواتير الكهرباء.
  • المشاركة في برامج استجابة الطلب التي تقدمها المرافق.
• دعم أنظمة المنازل الذكية: يمكن أن تتكامل العدادات الذكية مع أنظمة إدارة الطاقة المنزلية ، مما يتيح التحكم الآلي في الأجهزة أو التحكم في المناخ بناءً على أسعار الطاقة أو أهداف الاستهلاك.

6.2 الاستخدام التجاري والصناعي

في المباني التجارية والمرافق الصناعية ، تلعب عدادات الطاقة دورًا أكثر تعقيدًا وأهمية بسبب ارتفاع الاستهلاك ، والأحمال المتنوعة ، والحاجة إلى تخصيص التكاليف التفصيلية والكفاءة التشغيلية.

• الفواتير للمستهلكين الكبار: على غرار الاستخدام السكني ، ولكن على نطاق أوسع بكثير ، يقيس العدادات بدقة استهلاك الطاقة الكبير للشركات والمصانع والمكاتب. غالبًا ما تتعامل هذه العدادات مع الفولتية العليا والتيارات وقد تقيس معلمات إضافية مثل الطاقة التفاعلية.
• إدارة الطلب: غالبًا ما يواجه العملاء التجاريون والصناعيون رسومًا للطلب (الرسوم بناءً على أعلى استخدام للطاقة خلال فترة الفواتير). تساعد العدادات المتقدمة في مراقبة وإدارة ذروة الطلب لتجنب العقوبات المكلفة.
• تحسين العملية: في التصنيع ، يمكن تثبيت عدادات الطاقة على خطوط إنتاج محددة أو آلات ثقيلة لمراقبة استهلاكهم في الطاقة الفردية. تساعد هذه البيانات في تحديد عدم الكفاءة ، وتحسين جداول الإنتاج ، وتقليل تكاليف التشغيل.
• تخصيص التكاليف: بالنسبة للمباني متعددة المستأجرين أو الحدائق الصناعية ، يضمن القياس المنفصل (Submeting) لكل مستأجر أو قسم فواتير عادلة ودقيقة بناءً على الاستخدام الفردي.

6.3 تقديم الطلبات

الخضوع يتضمن تثبيت عدادات طاقة إضافية في اتجاه مجرى النهر من مقياس الأداة المساعدة الرئيسية لقياس الاستهلاك داخل وحدات أو أقسام أو أحمال فردية محددة. إنه مثل وجود أجهزة قياس صغيرة داخل خاصية أكبر.

• مباني متعددة المستأجرين: في المجمعات السكنية أو مراكز التسوق أو مباني المكاتب ، تسمح لمقايمي الفرعية لأصحاب العقارات بفواتير المستأجرين الفرديين بدقة لاستخدامهم الفعلي للكهرباء بدلاً من الاعتماد على الرسوم المقدرة أو المسطحة.
• تتبع تكاليف الإدارات: يمكن للمؤسسات الكبيرة استخدام القولون الفرعيين لتتبع استهلاك الطاقة من خلال الإدارات المختلفة أو مراكز التكلفة ، وتعزيز المساءلة وتشجيع مبادرات توفير الطاقة داخل كل وحدة.
• تحديد خنازير الطاقة: من خلال قياس الأجهزة الفردية أو الدوائر أو المعدات (على سبيل المثال ، أنظمة HVAC ، وغرف الخادم ، ووحدات التبريد) ، يساعد Submetering في تحديد المكان الذي يتم فيه استهلاك طاقة مهمة ، مما يسهل تحسينات الكفاءة المستهدفة.
• تدقيق الطاقة: يوفر Submetering بيانات حبيبية ضرورية لإجراء عمليات تدقيق شاملة للطاقة ، ومساعدة المهندسين ومديري المنشآت على تحديد مجالات من أجل توفير كبير.

6.4 صافي القياس والطاقة المتجددة

لا غنى عن عدادات الطاقة للدمج مصادر الطاقة المتجددة ، لا سيما في سياق القياس الصافي .

• القياس الصافي: هذه آلية لفوترة تعزى إلى مالكي نظام الطاقة الشمسية أو طاقة الرياح للكهرباء التي يضيفونها إلى الشبكة. خاص عداد ثنائي الاتجاه (غالبًا ما يكون العداد الذكي) مطلوبًا لقياس الصافي.
  • إنه يقيس الكهرباء المستمدة من الشبكة عندما لا ينتج النظام المتجدد بشكل كافٍ (على سبيل المثال ، في الليل للطاقة الشمسية).
  • كما أنه يقيس الكهرباء الزائدة الناتجة عن النظام وتغذيها مرة أخرى إلى الشبكة.
  • ثم يتم فواتير المستهلك من أجل الفرق "الصافي" بين الكهرباء المستهلكة والكهرباء الناتجة.
• مراقبة أداء النظام المتجدد: تساعد العدادات أصحاب المنازل والشركات على تتبع إنتاج الألواح الشمسية أو توربينات الرياح ، مما يضمن أداء أنظمتهم على النحو الأمثل.
• تكامل الشبكة واستقرارها: بالنسبة للمرافق ، تعد العدادات الذكية في المناطق ذات الاختراق العالي المتجدد أمرًا بالغ الأهمية لإدارة التدفق ثنائي الاتجاه للكهرباء ، وموازنة الشبكة ، وضمان الاستقرار مع ظهور مصادر الطاقة المتقطعة عبر الإنترنت.

السابع. التثبيت والصيانة

يعد التثبيت المناسب والصيانة المنتظمة أمرًا بالغ الأهمية لضمان التشغيل الدقيق وطول العمر وسلامة أي عداد طاقة. في حين أن إجراءات محددة قد تختلف بناءً على نوع العداد واللوائح المحلية ، فإن فهم الإرشادات العامة أمر ضروري.

7.1 احتياطات السلامة

العمل مع الكهرباء ، وخاصة عند دخول المبنى ، يحمل مخاطر كبيرة. يجب أن تكون السلامة دائمًا هي الأولوية القصوى أثناء أي تثبيت أو صيانة أو استكشاف أخطاء عدادات الطاقة.

• إلغاء تنشيط الدائرة: قبل البدء في أي عمل ، ضمان دائمًا مصدر الطاقة الرئيسي للمقياس ويتم إيقاف تشغيل المباني تمامًا وإغلاقها. لا تفترض أبدا أن السلطة متوقفة. تحقق من ذلك مع اختبار الجهد.
• الموظفين المؤهلين فقط: يجب تنفيذ تركيب العدادات والصيانة الكبيرة فقط بواسطة كهربائيون مرخصون أو فنيون معتمدون . لديهم التدريب والأدوات وفهم الرموز الكهربائية اللازمة لأداء العمل بأمان.
• معدات الحماية الشخصية (PPE): ارتد دائمًا معدات الحماية الشخصية المناسبة ، بما في ذلك القفازات المعزولة ، ونظارات السلامة ، والأحذية غير الموصلة ، للحماية من الصدمة الكهربائية والمخاطر الأخرى.
• اتبع الرموز المحلية: الالتزام الصارم بجميع الرموز الكهربائية الوطنية والمحلية واللوائح والمتطلبات الخاصة بالمرافق. هذه الإرشادات موجودة لضمان السلامة والوظائف المناسبة.
• تحقق من الضرر: قبل لمس أي جزء من العداد أو الأسلاك ، تفقد بصريًا أي علامات على الأضرار أو التآكل أو الأسلاك المكشوفة. إذا وجدت ، لا تشرع في شركة المرافق أو إخطار شركة المرافق أو محترف مؤهل على الفور.
• الأدوات المناسبة: استخدم فقط الأدوات المعزولة المصممة للعمل الكهربائي.

7.2 دليل التثبيت خطوة بخطوة

في حين أن هذا دليل عام ، ارجع دائمًا إلى التعليمات المحددة للشركة المصنعة والرموز الكهربائية المحلية لإجراءات التثبيت الدقيقة.

1. تحضير:
   • تأكيد أن الطاقة متوقفة وإغلاقها.
   • جمع جميع الأدوات الضرورية (مفكات المفكات ، ومتعة الأسلاك ، واختبار الجهد ، والمقياس المتعدد ، وما إلى ذلك) ونوع العداد الصحيح للتطبيق.
   • تأكد من أن سطح تركيب العداد آمن ومحمي إذا كان في الهواء الطلق.
2. تصاعد مقبس العداد/قاعدة:
   • قم بتثبيت مقبس العداد أو قاعدة آمنة على الحائط أو اللوحة وفقًا لمتطلبات الكود وتعليمات الشركة المصنعة. هذا يتضمن عادة تأمينه بالمسامير أو البراغي.
3. توصيل القوة الواردة:
   • قم بتوصيل أسلاك خدمة الأداة المساعدة الواردة بعناية بالمحطات المحطات المخصصة في مأخذ التوصيل. ضمان دوران المرحلة الصحيح إن أمكن.
   • تحقق مزدوج جميع الاتصالات للضيق لمنع الاتصالات الفضفاضة والانحناء.
4. توصيل الحمل الصادر:
   • قم بتوصيل الأسلاك المؤدية إلى اللوحة الكهربائية للمستهلك (جانب التحميل) بالمحطات المناسبة في مأخذ التوصيل.
   • مرة أخرى ، تأكد من اتصالات آمنة وصحيحة.
5. التأريض:
   • تأكد من أن قاعدة العدادات والنظام الكهربائي المرتبط بها ترتكز بشكل صحيح وفقًا للرموز الكهربائية. هذا أمر حيوي للسلامة.
6. تثبيت العداد:
   • بمجرد اكتمال جميع الأسلاك إلى المقبس وفحصها ، أدخل عداد الطاقة بعناية في مأخذ العداد. تأكد من أنه يتقاعد بحزم وبشكل صحيح في فكي المحطة.
   • بالنسبة للمترات الذكية ، قد يتضمن ذلك أيضًا تشغيل الطاقة الأولية ووضع التواصل مع شبكة الأداة المساعدة.
7. الشيكات النهائية وختم:
   • قم بإجراء فحص مرئي نهائي لجميع الاتصالات وضمان عدم وجود أدوات أو حطام.
   • بمجرد تأكيد آمن ، عادة ما تقوم شركة المرافق أو الموظفين المعتمدين بتطبيق ختم العبث على العداد وقاعدته.
8. إعادة تنشيط:
   • فقط بعد اكتمال جميع عمليات الفحص والتحقق منها ، يمكن إعادة تنشيط مصدر الطاقة الرئيسي بأمان.
   • تحقق من صلاحيات العداد وتبدأ في تسجيل الاستهلاك.

7.3 Troubleshooting Common مشكلةs

حتى مع التثبيت المناسب ، يمكن أن تواجه العدادات مشكلات. فيما يلي نظرة على المشكلات الشائعة وأساليب استكشاف الأخطاء وإصلاحها العامة (للقضايا المتقدمة ، اتصل دائمًا بالمحترف):

الثامن. معايير وأنظمة عداد الطاقة

لضمان الدقة والسلامة والتشغيل البيني عبر الشبكة الكهربائية الشاسعة ، تخضع عدادات الطاقة للمعايير واللوائح الوطنية والدولية الصارمة. تحمي هذه الإرشادات كل من المستهلكين ومقدمي الخدمات من خلال وضع معايير للأداء والجودة.

8.1 معايير ANSI

ال المعهد الأمريكي للمعايير (ANSI) يلعب دورًا محوريًا في وضع معايير لأعداد الطاقة في المقام الأول داخل أمريكا الشمالية. ANSI standards define the electrical, mechanical, and performance requirements for electricity metering equipment.

• ركز: تركز معايير ANSI بشكل كبير على تصميم ، وبناء ، واختبار ، وأداء متر ساعة. أنها تغطي أنواع مختلفة من العدادات ، بما في ذلك العدادات الكهروميكانيكية والإلكترونية ، وكذلك مكونات محددة.
• المعايير الرئيسية:
  • ANSI C12.1: يمكن القول إن هذا هو المعيار الأساسي لـ ANSI لأعداد الكهرباء ، حيث يغطي "رمز قياس الكهرباء". إنه يحدد الحدود المقبولة للدقة وطرق الاختبار ومتطلبات العدادات العامة لكل من عدادات المرحلة الواحدة والبولي.
  • ANSI C12.10: يحدد الجوانب المادية مثل مآخذ العدادات والمرفقات.
  • ANSI C12.18 ، C12.19 ، C12.21 ، C12.22: تتناول هذه المعايير بروتوكولات الاتصال وتنسيقات البيانات لقراءة العدادات والبنية التحتية المتقدمة للمقياس (AMI). على سبيل المثال ، يعد ANSI C12.22 أمرًا بالغ الأهمية لتحديد كيفية تواصل العدادات الذكية مع أنظمة المرافق عبر شبكات مختلفة.
• غاية: يضمن الالتزام بمعايير ANSI أن العدادات المصنعة من قبل الشركات المختلفة يمكنها العمل بشكل موثوق ومتسق داخل شبكة أمريكا الشمالية الكهربائية ، مما يوفر فواتير دقيقة وتشغيل آمن.

8.2 معايير IEC

ال اللجنة الدولية للتكنولوجيا الكهربائية (IEC) يطور ونشر المعايير الدولية لجميع التقنيات الكهربائية والإلكترونية ، والتقنيات ذات الصلة. يتم اعتماد معايير IEC لمقاييس الطاقة على نطاق واسع على مستوى العالم ، وخاصة في أوروبا وآسيا والعديد من أجزاء أخرى من العالم.

• ركز: توفر معايير IEC إطارًا شاملاً لمعدات قياس الكهرباء ، وتغطي الجوانب من التصميم والاختبار إلى الظروف البيئية وواجهات الاتصال. غالبًا ما تكون أكثر تركيزًا على الوظائف المتقدمة ، بما في ذلك تلك الموجودة في العدادات الذكية.
• المعايير الرئيسية:
  • سلسلة IEC 62052: يغطي المتطلبات العامة والاختبارات وظروف الاختبار لمعدات قياس الكهرباء (AC). تحدد هذه السلسلة الخصائص الأساسية التي يجب أن تمتلكها العدادات.
  • سلسلة IEC 62053: يحدد متطلبات معينة لأمتار ثابتة (إلكترونية) للطاقة النشطة (على سبيل المثال ، IEC 62053-21 للفئة 1 و 2 عدادات ثابتة ، IEC 62053-22 للفئة 0.2S و 0.5S ثابتة طاقة AC ثابتة). تحدد هذه المعايير فئات الدقة وطرق القياس.
  • سلسلة IEC 62056: هذه مجموعة حاسمة من المعايير ل تبادل البيانات لقراءة العدادات والتعريفة والتحكم في التحميل . إنه يحدد بروتوكولات الاتصال الشائعة (على سبيل المثال ، DLMS/COSEM) التي تسمح بتشغيل التشغيل البيني بين العدادات وأنظمة القراءة من الشركات المصنعة المختلفة. هذا أمر حيوي لنشر العدادات الذكية.
• غاية: تسهل معايير IEC التجارة الدولية من خلال توفير لغة مشتركة ومجموعة من المتطلبات لمصنعي العدادات والمرافق في جميع أنحاء العالم ، مما يعزز الابتكار وضمان التوافق عبر أسواق الطاقة المتنوعة.

8.3 اللوائح والمتطلبات المحلية

ما وراء المعايير الدولية والوطنية ، اللوائح المحلية والمتطلبات الخاصة بالمرافق في كثير من الأحيان تملي معايير إضافية لعدادات الطاقة. يمكن أن تختلف هذه بشكل كبير حسب البلد أو المنطقة أو حتى شركة المرافق الفردية.

• الشهادات الوطنية: لدى العديد من البلدان معاهد المقاييس الوطنية الخاصة بها أو الهيئات التنظيمية التي تتطلب شهادات أو موافقات محددة للمترات لاستخدامها قانونًا لأغراض الفواتير. على سبيل المثال ، في أوروبا ، غالبًا ما تحتاج العدادات إلى الامتثال لتوجيه أدوات القياس (MID) ليكون قابلاً للتسويق قانونًا.
• مواصفات الأداة المساعدة: قد يكون لدى شركات المرافق الفردية مواصفاتها التفصيلية الخاصة بالمترات التي تشتريها. هذه يمكن أن تشمل:
  • تقنيات اتصال محددة يدعمونها (على سبيل المثال ، مقدمي الخدمات الخلوية المفضلة ، الترددات الراديوية).
  • ميزات أمان معينة أو بروتوكولات تشفير.
  • الأبعاد المادية أو متطلبات التثبيت لتناسب البنية التحتية الحالية.
  • الوظائف الخاصة اللازمة لبرامج الاستجابة للطلب أو تكامل الطاقة المتجددة.
• رموز التثبيت: تحدد الرموز الكهربائية المحلية كيفية تثبيت العدادات ، بما في ذلك طرق الأسلاك ومتطلبات التأريض ومعايير العلبة لضمان السلامة.
• قوانين الخصوصية وحماية البيانات: مع قيام العدادات الذكية بجمع البيانات الحبيبية ، غالبًا ما تحكم اللوائح المحلية كيف يمكن جمع هذه البيانات وتخزينها واستخدامها ، وضمان حماية خصوصية المستهلك. ومن الأمثلة على ذلك الناتج المحلي الإجمالي في أوروبا أو قوانين الولايات المحددة في الولايات المتحدة.

من الأهمية بمكان بالنسبة للمصنعين والمرافق والمثبتون أن يكونوا على دراية تامة بجميع المعايير واللوائح المعمول بها لضمان أن تكون العدادات دقيقة وآمنة ومتوافقة قانونًا ومتوافقة مع البنية التحتية للطاقة الحالية.

تاسعا. Future Trends in Energy Metering

يتطور مشهد قياس الطاقة بشكل مستمر ، مدفوعًا بالتقدم التكنولوجي ، وضرورة زيادة كفاءة الطاقة ، والتعقيد المتزايد للشبكة الذكية. يعد مستقبل عدادات الطاقة بقدرات أكثر تطوراً ودمجًا أعمق في حياتنا الرقمية.

9.1 التكامل مع أجهزة إنترنت الأشياء

ال إنترنت الأشياء (IoT) يتوسع بسرعة ، وتوصيل الأشياء اليومية بالإنترنت. تستعد عدادات الطاقة لتصبح مركزًا مركزيًا داخل هذا النظام الإيكولوجي ، مما يسمح بمستويات غير مسبوقة من المراقبة والتحكم.

• إدارة الطاقة المنزلية المعززة: سوف يتواصل العدادات الذكية بشكل متزايد بسلاسة مع أجهزة إنترنت الأشياء الأخرى في منزلك ، مثل الحرارة الذكية والأجهزة الذكية (غسالات الصحون والغسالات) وشواحن المركبات الكهربائية (EV). This allows for automated optimization of energy consumption. على سبيل المثال ، يمكن أن يخبر العداد الذكي الخاص بك EV لشحنه عندما تكون أسعار الكهرباء أدنى ، أو أن يتم تشغيل غسالة الصحون الخاصة بك عندما يكون توليد الطاقة الشمسية في ذروته.
• المراقبة على مستوى الأجهزة في الوقت الحقيقي: يمكن أن توفر العدادات المستقبلية ، أو أنظمة مراقبة الطاقة المنزلية المتكاملة ، رؤى ليس فقط في إجمالي استهلاك الأسرة ، ولكن في استخدام الطاقة للأجهزة الفردية دون الحاجة إلى شاشات مكون من المكونات. من شأن هذه التفاصيل أن تساعد المستهلكين على تحديد "مصاصي الدماء" للطاقة وأجهزة غير فعالة.
• الصيانة الاستباقية واكتشاف الأعطال: من خلال مراقبة الأحمال والأنماط الكهربائية بشكل مستمر ، يمكن أن تساعد العدادات التي تدعم إنترنت الأشياء في التنبؤ بفشل الأجهزة أو تحديد مشكلات الأسلاك قبل أن تصبح مشكلات كبيرة ، مما يحتمل أن ينبه كل من مقدمي الخدمة ومقدمي الخدمات ذات الصلة.
• التكامل مع أنظمة إدارة المباني (BMS): في الإعدادات التجارية والصناعية ، ستعمق العدادات الذكية تكاملها مع منصات BMS ، مما يوفر بيانات الطاقة في الوقت الفعلي التي يمكن استخدامها لتحسين عمليات HVAC والإضاءة والصناعية تلقائيًا بناءً على تكاليف الطاقة والطلب والإشغال.

9.2 تحليلات البيانات المتقدمة و AI

يعد الحجم الهائل للبيانات التي تم إنشاؤها بواسطة العدادات الذكية (غالبًا ما تسمى "البيانات الكبيرة") منجمًا ذهبيًا تحليلات البيانات المتقدمة والذكاء الاصطناعي (AI) . ستحول هذه التقنيات كيفية إدارة المرافق للشبكة وكيفية تفاعل المستهلكين مع استخدام الطاقة.

• التحليلات التنبؤية لإدارة الشبكة: يمكن لخوارزميات الذكاء الاصطناعى تحليل بيانات العدادات التاريخية والوقت الحقيقي ، وتوقعات الطقس ، والمتغيرات الأخرى للتنبؤ بالطلب على الطاقة بدقة ملحوظة. يتيح ذلك المرافق لتحسين توليد الطاقة ، ومنع انقطاع التيار الكهربائي ، وإدارة موارد الشبكة بشكل أكثر كفاءة.
• نصيحة الطاقة الشخصية: يمكن لمنظمة العفو الدولية معالجة أنماط الاستهلاك الفردية وتقديم توصيات مصممة للمستهلكين حول كيفية توفير الطاقة ، مما يشير إلى إجراءات محددة بناءً على عاداتهم الفريدة واستخدام الأجهزة.
• اكتشاف الاحتيال: أصبحت نماذج التعلم الآلي ونماذج التعلم الآلي متطورة بشكل متزايد في تحديد أنماط الاستهلاك غير العادية التي قد تشير إلى سرقة الطاقة ، وتحسين معدلات الكشف وتقليل الخسائر للمرافق.
• Optimized Renewable Energy Integration: تساعد الذكاء الاصطناعي على إدارة الناتج المتقلبة لمصادر الطاقة المتجددة (مثل الطاقة الشمسية والرياح) من خلال التنبؤ بتوليدها وتحسين عمليات الشبكة لموازنة العرض والطلب ، مما يجعل الشبكة أكثر مرونة في الطاقة المتقطعة.
• استجابة الطلب الآلي: يمكن لمنظمة العفو الدولية تمكين برامج استجابة الطلب الأكثر ذكاءً والآلي ، حيث يمكن للشبكة ضبط استهلاك الطاقة بمهارة في المنازل المشاركة والشركات خلال أوقات الذروة ، مما يقلل من الاضطراب مع زيادة استقرار الشبكة.

9.3 تحسينات الأمن السيبراني

عندما تصبح عدادات الطاقة أكثر ارتباطًا وذكيًا ، فإن أهمية الأمن السيبراني يتصاعد. حماية سلامة وخصوصية بيانات الطاقة ، وكذلك استقرار الشبكة ، أمر بالغ الأهمية.

• تشفير ومصادقة قوية: ستتضمن العدادات المستقبلية بروتوكولات تشفير أقوى لنقل البيانات وطرق مصادقة متعددة العوامل أكثر تطوراً لمنع الوصول غير المصرح به أو انتهاكات البيانات.
• تقنية blockchain: هناك اهتمام متزايد باستخدام blockchain لإدارة البيانات الآمنة والمعاملات داخل قطاع الطاقة. يمكن أن يوفر هذا شفافية معززة وعدم قابلية قراءات العدادات وتداول الطاقة من الأقران.
• اكتشاف التهديد والاستجابة للحوادث: Advanced security systems will be integrated with meters to continuously monitor for cyber threats, detect anomalies, and enable rapid response to potential attacks, protecting both consumer data and critical infrastructure.
• تأمين تحديثات البرامج الثابتة: ستتضمن تحديثات البرامج الثابتة عبر الهواء (OTA) للمترات الذكية التحقق من صحة التحقق والتشفير أكثر صرامة لضمان أنه يمكن تثبيت البرامج المشروعة فقط.
• تقنيات تعزيز الخصوصية: نظرًا لأن المزيد من البيانات الحبيبية يتم جمعها ، ستتضمن العدادات المستقبلية والأنظمة المرتبطة تقنيات الحفاظ على الخصوصية المتقدمة لإضفاء الهوية أو إجمالي البيانات عند الاقتضاء ، وحماية خصوصية المستهلك الفردية مع تمكين تحليلات قيمة.

منطقة الاتجاه	التطورات الرئيسية	التأثير على قياس الطاقة
تكامل إنترنت الأشياء	التواصل مع الأجهزة المنزلية الذكية ، شواحن EV ، BMS. مراقبة على مستوى الأجهزة.	تصبح العدادات مراكز مركزية لإدارة الطاقة التلقائية للمنزل/المباني والرؤى الأعمق.
تحليلات البيانات المتقدمة و AI	التنبؤ بالتنبؤ بالتنبؤ ، نصيحة الطاقة الشخصية ، الكشف عن الاحتيال المحسّن ، التكامل المتجدد المحسّن.	عمليات الشبكة الأكثر ذكاءً ، واستخدام الطاقة الأكثر كفاءة ، وتجارب المستهلك المصممة خصيصًا.
تحسينات الأمن السيبراني	تشفير أقوى ، إمكانات blockchain ، اكتشاف التهديد المتقدم ، تحديثات البرامج الثابتة الآمنة ، تقنيات تعزيز الخصوصية.	زيادة حماية البيانات والبنية التحتية للشبكة ، وبناء الثقة في أنظمة الطاقة المتصلة.

يعكس تطور عدادات الطاقة تحولًا نحو مستقبل طاقة أكثر ارتباطًا وذكيًا وفعالًا. تسلط هذه الاتجاهات الضوء على مسار حيث لا تكون العدادات فقط أجهزة الفواتير ولكن المشاركين النشطين في تشكيل كيفية استهلاك الكهرباء وتوليدها وإدارتها.

خاتمة

إن الرحلة عبر عالم عدادات الطاقة ، من بداياتها الميكانيكية المتواضعة إلى الأجهزة الذكية المتطورة اليوم ، تؤكد دورها الذي لا غنى عنه في المجتمع الحديث. هم أكثر بكثير من مجرد أدوات الفواتير ؛ إنها أدوات حاسمة لإدارة الموارد الأكثر حيوية لكوكبنا.

خلاصة النقاط الرئيسية

لقد اكتشفنا الأنواع الأساسية من عدادات الطاقة: التقليدية عدادات الحث الكهروميكانيكية مع أقراص الغزل الخاصة بهم ، كانت أكثر دقة وقوة عدادات الطاقة الإلكترونية مع العروض الرقمية ، والتحول عدادات ذكية ، والتي تتميز بتواصل ثنائي الاتجاه وقدرات البيانات في الوقت الفعلي.

لقد بحثنا في كيفية عمل هذه العدادات ، من المبادئ الأساسية لقياس الجهد والتيار إلى حساب Kilowatt-Hours (KWH) ، الوحدة القياسية لاستهلاك الطاقة. ظهور ظهور العدادات الذكية في عصر المراقبة في الوقت الفعلي ، والقراءة عن بُعد ، وتكامل سلس مع الشبكات الذكية ، تقديم مستويات غير مسبوقة من البصيرة والسيطرة.

يتضمن اختيار العداد المناسب النظر في ميزات حرجة مثل الدقة وواجهة المستخدم وبروتوكولات الاتصال وتخزين البيانات وميزات الأمان القوية والامتثال للمعايير الدولية والمحلية مثل أنسي و IEC. أخيرًا ، نظرنا في التطبيقات المتنوعة لأمتار عبر القطاعات السكنية والتجارية والصناعية ، بما في ذلك دورها الحيوي في التقديم والقياس الصافي للطاقة المتجددة . في المستقبل ، يعد المستقبل أعمق التكامل مع أجهزة إنترنت الأشياء ، والتحليلات المتقدمة التي تحركها الذكاء الاصطناعي ، وتدابير الأمن السيبراني المتزايد ، كلهم ​​يساهمون في نظام بيئي أكثر ذكاءً واستدامة.

أهمية اختيار عداد الطاقة المناسب

إن اختيار عداد الطاقة المناسب ليس مجرد قرار فني ؛ إنها استراتيجية ذات آثار كبيرة على كفاءة التكلفة والفعالية التشغيلية والتأثير البيئي . بالنسبة لأصحاب المنازل ، فهذا يعني السيطرة على فواتير الطاقة واتخاذ خيارات مستنيرة. بالنسبة للشركات والصناعات ، فإنه يترجم إلى عمليات محسّنة ، وتقليل التكاليف التشغيلية ، وتخصيص الموارد الأفضل. بالنسبة للمرافق ، فإنه يضمن استقرار الشبكة ، ويقلل من النفايات ، ويمكّن التكامل السلس للتقنيات الجديدة والمصادر المتجددة. العداد الصحيح هو أساسي لفهم وإدارة وتقليل استهلاك الطاقة في نهاية المطاف.

الأفكار النهائية حول كفاءة الطاقة

في عصر يحدده تغير المناخ والحاجة إلى ممارسات مستدامة ، كفاءة الطاقة لم يكن أبدا أكثر أهمية. عدادات الطاقة ، وخاصة العدادات الذكية ، هي عوامل تمكين قوية في هذا المطاردة. من خلال توفير البيانات الحبيبية وتعزيز وعي أكبر ، فإنهم يمكّنون الأفراد والمنظمات من أن يصبحوا مشاركين نشطين في انتقال الطاقة. إنهم يسلطون الضوء على المكان الذي يتم فيه استهلاك الطاقة ، وتشجيع الحفاظ على خيارات الطاقة الأكثر ذكاءً.

في نهاية المطاف ، يقف مقياس الطاقة المتواضع كرمز لعلاقتنا المتطورة مع السلطة - من خلال الاستهلاك السلبي إلى الإدارة النشطة. يعد احتضان قدرات عدادات الطاقة الحديثة خطوة أساسية نحو مستقبل أكثر استدامة ومرونة واعية للطاقة للجميع.
